Каталог запчастей для квадроциклов SEGWAY SNARLER

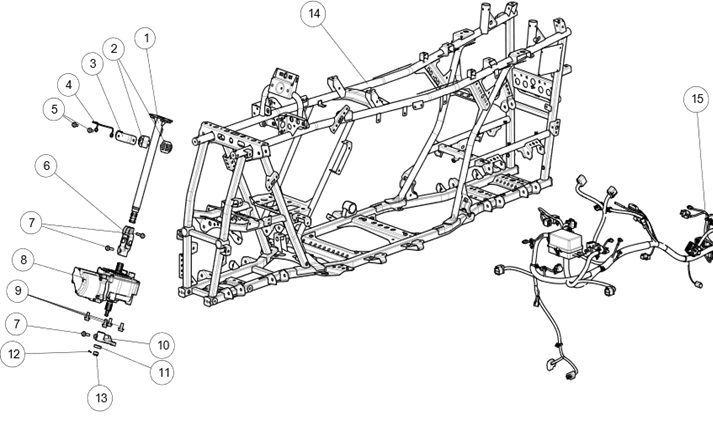

EPS (бесщёточный двигатель)

1 Колонка рулевая (с EPS) (LU097362) LU097362
2 Опора рулевой колонки (LU097813) LU097813
3 Пластина стопорная рулевой колонки (LU097365) LU097365
4 Скоба защитная жгута проводов (LU101316) LU101316
5 Болт М8х16 DIN 6921-88P (JU065574) JU065574
6 Шарнир электроусилителя руля (LU097363) LU097363
7 Болт M8x30 DIN 6921 (JU065576) JU065576
8 Электроусилитель руля (бесщеточный) (LU097364) LU097364
9 Болт M10x1,25x20 DIN 6921-88P (JU080671) JU080671
10 Сошка рулевая (EPS безщеточный) (LU097814) LU097814
11 Шайба проставочная рулевой сошки (EPS безщеточный) (LU097815) LU097815
12 Шплинт 2,5x28 DIN 94 (JU079113) JU079113
13 Гайка корончатая M10х1.25мм, сталь (DIN 935) (B04091012555) LU031172
14 Рама (короткая версия) (LU101163) LU101163
14 Рама (длинная версия) (LU101161) LU101161
15 Жгут проводов главный (с задним дифференциалом, короткая версия) (LU101092) LU101092
15 Жгут проводов главный (с задним дифференциалом, длинная версия) (LU097475) LU097475

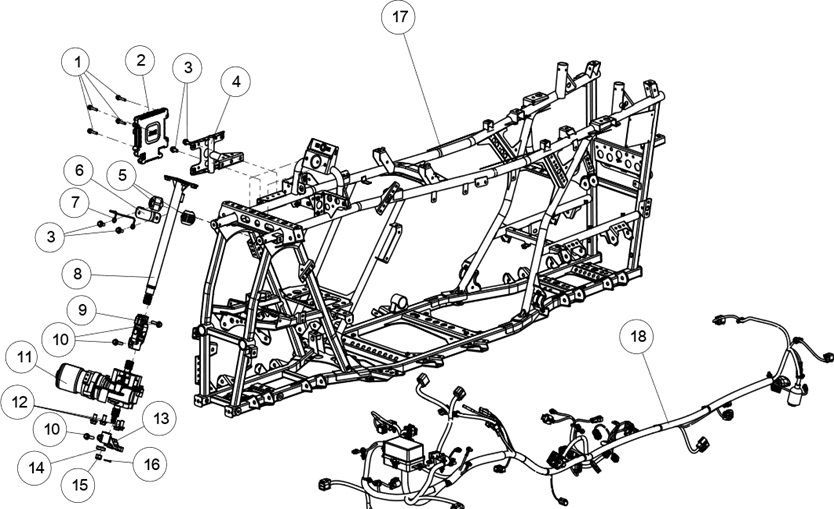

EPS (щеточный двигатель)

1 Болт M6x30 DIN 6921-88P (JU087967) JU087967
2 Электроусилитель руля (щеточный) (LU101313) LU101313
3 Болт М8х16 DIN 6921-88P (JU065574) JU065574
4 Кронштейн крепления электроусилителя руля (LU101317) LU101317
5 Опора рулевой колонки (LU097813) LU097813
6 Пластина стопорная рулевой колонки (LU097365) LU097365
7 Скоба защитная жгута проводов (LU101316) LU101316
8 Колонка рулевая (LU101318) LU101318
9 Шарнир электроусилителя руля (LU097363) LU097363
10 Болт M8x30 DIN 6921 (JU065576) JU065576
11 Электроусилитель руля (щеточный) (LU101313) LU101313
12 Болт M10x1,25x20 DIN 6921-88P (JU080671) JU080671
13 Сошка рулевая (EPS щеточный) (LU101314) LU101314
14 Шайба проставочная рулевой сошки (EPS щеточный) (LU101315) LU101315
15 Гайка корончатая M10х1.25мм, сталь (DIN 935) (B04091012555) LU031172
16 Шплинт 2,5x28 DIN 94 (JU079113) JU079113
17 Рама (короткая версия) (LU101164) LU101164
17 Рама (длинная версия) (LU101162) LU101162
18 Жгут проводов главный (EPS щеточный, короткая версия) (LU101319) LU101319
18 Жгут проводов главный (EPS щеточный, длинная версия) (LU101320) LU101320

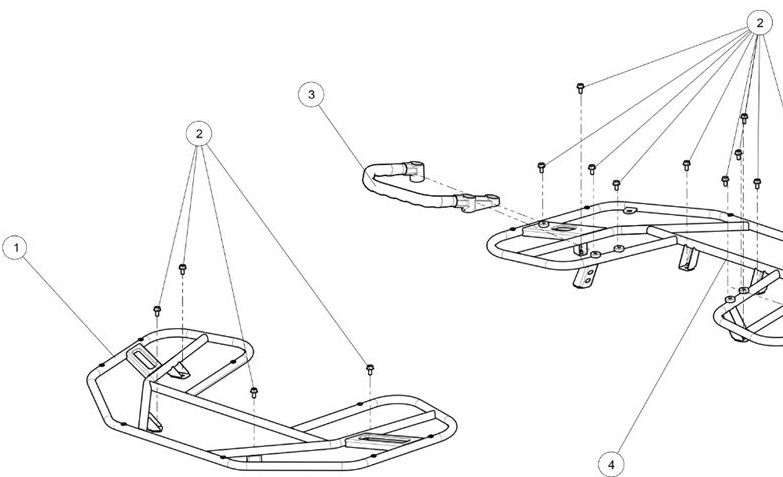

Багажник
1 Багажник передний (LU101087) LU101087
1 Багажник передний (LU097429) LU097429
2 Болт М8х16 DIN 6921-88P (JU065574) JU065574
3 Подлокотник правый (LU097430) LU097430
4 Багажник задний (LU101088) LU101088
4 Багажник задний (LU097431) LU097431
5 Подлокотник левый (LU097432) LU097432
6 Кофр GKA Tesseract (ATV SEGWAY Snarler) (LU099912) LU099912

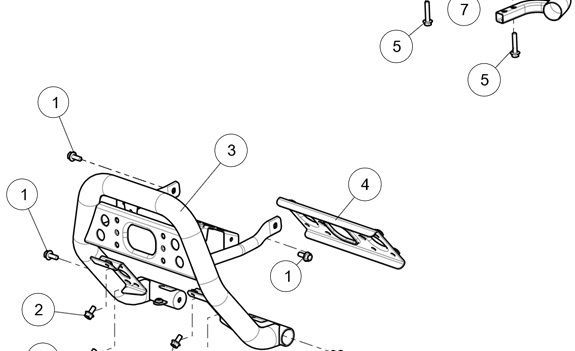

Кенгурятник
7-5 Подлокотник задний (синий) (LU097463) LU097463
7-4 Подлокотник задний (оранжевый) (LU097716) LU097716
7-3 Подлокотник задний (красный) (LU097462) LU097462
7-2 Подлокотник задний (зеленый) (LU097461) LU097461
7-6 Подлокотник задний (желто-зеленый) (LU097717) LU097717
7-1 Подлокотник задний (LU097460) LU097460
4-1 Пластина установочная лебедки (черная) (LU097710) LU097710
4-5 Пластина установочная лебедки (синяя) (LU101028) LU101028
4-5 Пластина установочная лебедки (синяя) (LU097714) LU097714
4-4 Пластина установочная лебедки (оранжевая) (LU097713) LU097713
4-3 Пластина установочная лебедки (красная) (LU101027) LU101027
4-3 Пластина установочная лебедки (красная) (LU097712) LU097712
4-2 Пластина установочная лебедки (зеленая) (LU101026) LU101026
4-2 Пластина установочная лебедки (зеленая) (LU097711) LU097711
4-6 Пластина установочная лебедки (желто-зеленая) (LU097715) LU097715
3-1 Бампер передний (черный) (LU097707) LU097707
3-5 Бампер передний (синий) (LU097459) LU097459
3-4 Бампер передний (оранжевый) (LU097458) LU097458
3-3 Бампер передний (красный) (LU097457) LU097457
3-2 Бампер передний (зеленый) (LU097708) LU097708
3-6 Бампер передний (желтый) (LU097709) LU097709
1 Болт M8x20 DIN 6921 (9102-08-020) JU052446
2 Болт М8х16 DIN 6921-88P (JU065574) JU065574
5 Болт M8x40 DIN 6921-88P (LU088512) LU088512
6 Гайка М8 DIN 6926-8P (JU052449) JU052449

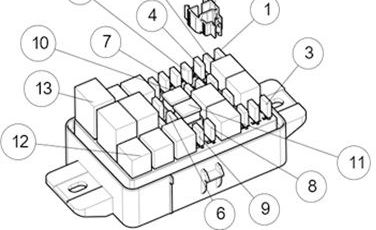

Блок предохранителей
1 Предохранитель плавкий 5A (LU020484, A190149-00) LU020484
2 Предохранитель плавкий 7.5А (LU019193) LU019193
3 Предохранитель плавкий 10А (LU018872) LU018872
4 Предохранитель плавкий 15А (mini) (LU019194) LU019194
5 Предохранитель плавкий 20А (mini) (LU013261) LU013261
6 Предохранитель плавкий 25А, STELS (34112-023-0000) LU013159
7 Предохранитель плавкий 5A (LU094942) LU094942
8 Предохранитель плавкий 10А (34113-023-0000-10A) LU013160
9 Предохранитель плавкий 20А (23Q1031710_20A) LU035505
10 Предохранитель медленного плавления 30А (LU097471) LU097471
11 Предохранитель медленного плавления 50А (LU097472) LU097472
12 Реле (LU099725) LU099725
13 Реле нормально замкнутое (LU097474) LU097474
14 Съемник предохранителя (LU101096) LU101096

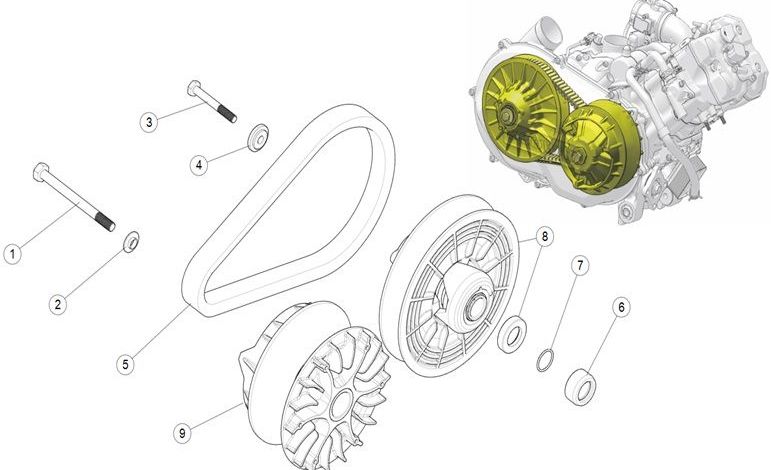

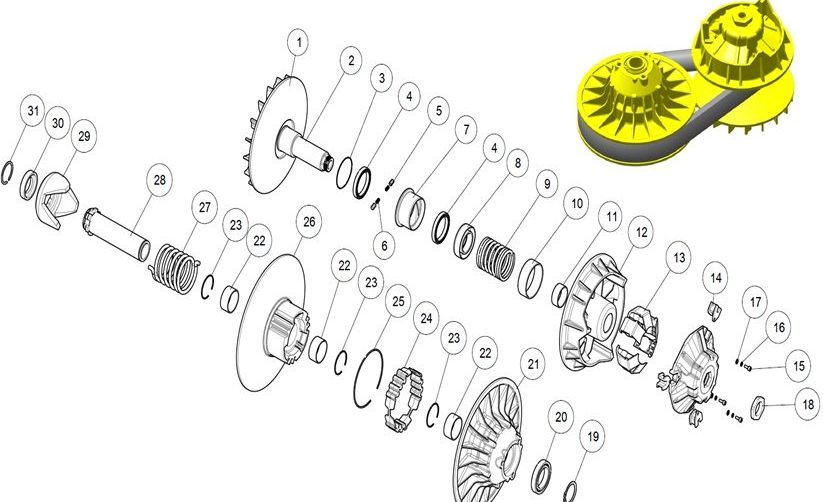

Вариатор CX CVT
1 Половина ведущего шкива неподвижная, ал.сплав (LU097105) LU097105
2 Вал ведущего шкива вариатора (LU097963) LU097963
3 Кольцо стопорное 52мм (LU097964) LU097964
4 Подшипник шариковый радиальный 61808-2Z 40х52х7мм (9601-61808-2Z) LU075183
5 Штифт неподвижн. половины ведущего шкива вариатора, сталь (LU097106) LU097106
6 Пружина штифта неподвижн. половины ведущего шкива вариатора (LU097107) LU097107
7 Корпус подшипника ведущего шкива вариатора (LU097108) LU097108
8 Чашка опорная пружины ведущего шкива вариатора (LU097965) LU097965
9 Пружина ведущего шкива вариатора (сжатие) (LU097109) LU097109
10 Втулка направляющая вариатора 60х55х20мм (LU097110) LU097110
11 Втулка направляющая вариатора 36х32х15мм (LU097111) LU097111
12 Половина ведущего шкива подвижная, ал.сплав (LU097112) LU097112
13 Корпус грузика вариатора (LU097113) LU097113
14 Направляющая скольжения грузиков вариатора, пластик (LU097114) LU097114
15 Винт M4x8 DIN 912-88P (LU097584) LU097584
16 Шайба 4 DIN 127 (LU097585) LU097585
17 Шайба 4 DIN 125-PA (JU065632) JU065632
18 Гайка ведущего шкива вариатора (LU097966) LU097966
19 Кольцо стопорное 35 DIN 471 (A100040-47) LU022898
20 Подшипник шариковый радиальный 61907-2RS 35х55х10мм (LU097091) LU097091
21 Половина ведомого шкива неподвижная, алюмин.сплав (LU097115) LU097115
22 Втулка направляющая вариатора 35х39х18мм (LU097116) LU097116
23 Кольцо стопорное 39мм, сталь (LU097967) LU097967
24 Кольцо направляющее ведомого шкива вариатора (LU097968) LU097968
25 Кольцо стопорное 99мм, сталь (LU097969) LU097969
26 Половина ведомого шкива подвижная, алюмин.сплав (LU097117) LU097117
27 Пружина ведомого шкива вариатора (сжатие) (LU097118) LU097118
28 Вал ведомого шкива вариатора (LU097970) LU097970
29 Чашка опорная пружины вариатора, пластик (LU097119) LU097119
30 Втулка проставочная ведомого шкива вариатора (LU097971) LU097971
31 Кольцо стопорное 35мм, сталь (LU097972) LU097972
Вариатор в сборе

1 Половина ведущего шкива неподвижная, ал.сплав (LU097105) LU097105
2 Вал ведущего шкива вариатора (LU097963) LU097963
3 Кольцо стопорное 52мм (LU097964) LU097964
4 Подшипник шариковый радиальный 61808-2Z 40х52х7мм (9601-61808-2Z) LU075183
5 Штифт неподвижн. половины ведущего шкива вариатора, сталь (LU097106) LU097106
6 Пружина штифта неподвижн. половины ведущего шкива вариатора (LU097107) LU097107
7 Корпус подшипника ведущего шкива вариатора (LU097108) LU097108
8 Чашка опорная пружины ведущего шкива вариатора (LU097965) LU097965
9 Пружина ведущего шкива вариатора (сжатие) (LU097109) LU097109
10 Втулка направляющая вариатора 60х55х20мм (LU097110) LU097110
11 Втулка направляющая вариатора 36х32х15мм (LU097111) LU097111
12 Половина ведущего шкива подвижная, ал.сплав (LU097112) LU097112
13 Корпус грузика вариатора (LU097113) LU097113
14 Направляющая скольжения грузиков вариатора, пластик (LU097114) LU097114
15 Винт M4x8 DIN 912-88P (LU097584) LU097584
16 Шайба 4 DIN 127 (LU097585) LU097585
17 Шайба 4 DIN 125-PA (JU065632) JU065632
18 Гайка ведущего шкива вариатора (LU097966) LU097966
19 Кольцо стопорное 35 DIN 471 (A100040-47) LU022898
20 Подшипник шариковый радиальный 61907-2RS 35х55х10мм (LU097091) LU097091
21 Половина ведомого шкива неподвижная, алюмин.сплав (LU097115) LU097115
22 Втулка направляющая вариатора 35х39х18мм (LU097116) LU097116
23 Кольцо стопорное 39мм, сталь (LU097967) LU097967
24 Кольцо направляющее ведомого шкива вариатора (LU097968) LU097968
25 Кольцо стопорное 99мм, сталь (LU097969) LU097969
26 Половина ведомого шкива подвижная, алюмин.сплав (LU097117) LU097117
27 Пружина ведомого шкива вариатора (сжатие) (LU097118) LU097118
28 Вал ведомого шкива вариатора (LU097970) LU097970
29 Чашка опорная пружины вариатора, пластик (LU097119) LU097119
30 Втулка проставочная ведомого шкива вариатора (LU097971) LU097971
31 Кольцо стопорное 35мм, сталь (LU097972) LU097972

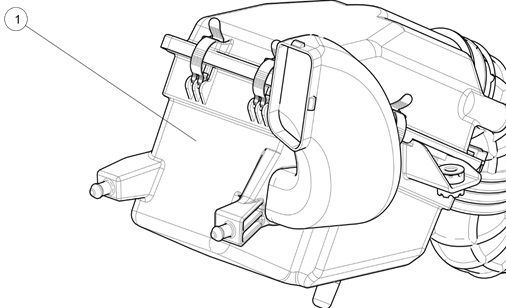

Фильтр воздушный
1 Фильтр воздушный в сборе (RY000524) RY000524
1 Фильтр воздушный в сборе (LU098013) LU098013

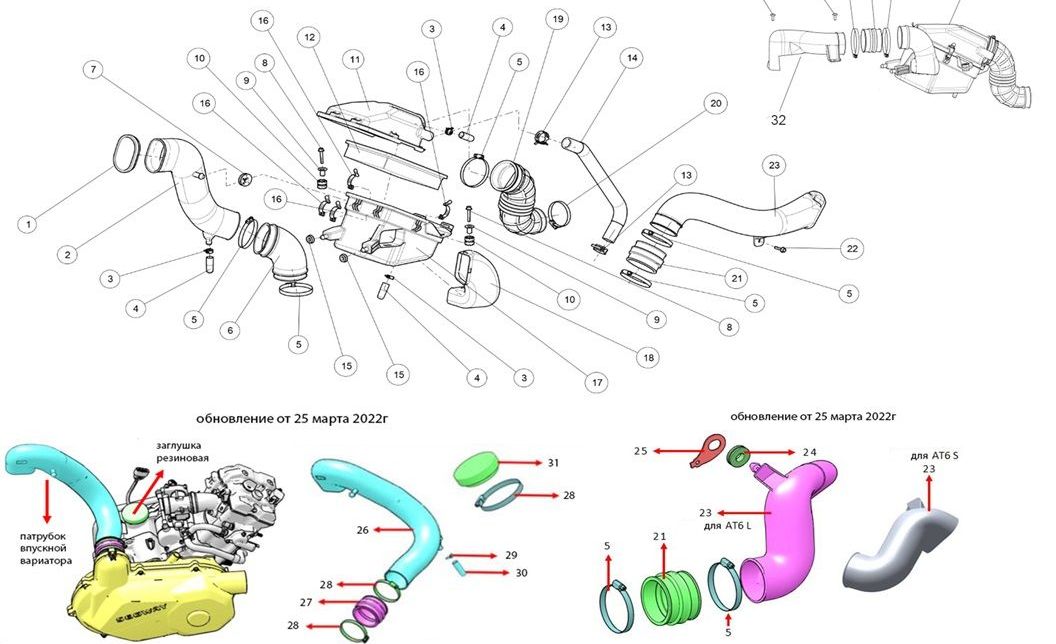

Впускная система

1 Сетка воздухозаборника вентиляции вариатора (LU098002) LU098002
2 Воздухозаборник вариатора (LU098003) LU098003
3 Хомут пружинный 14мм, сталь (825100014, 8251-000-014) LU037766
4 Отстойник дренажа (LU098004) LU098004
5 Хомут 60-80 DIN 3017 (JU087251) JU087251
6 Патрубок впускного коллектора вариатора (LU097227) LU097227
7 Кольцо, резина (LU098005) LU098005
8 Болт M6x35 DIN 6921-88P (JU065569) JU065569
9 Втулка проставочная (LU097990) LU097990
10 Втулка амортизационная, резина (LU098007) LU098007
11 Крышка воздушного фильтра (LU098008) LU098008
12 Элемент фильтрующий воздушного фильтра (LU097228, A01A21007001) LU097228
13 Хомут пружинный 30 DIN 3021 (LU097633) LU097633
14 Патрубок выхлопной системы (LU101015) LU101015
14 Патрубок выхлопной системы (LU097229) LU097229
15 Втулка, резина (LU097693) LU097693
16 Скоба стяжная воздушного фильтра, сталь (LU097230) LU097230
17 Корпус воздушного фильтра (LU098010) LU098010
18 Труба впускная воздушного фильтра (LU098011) LU098011
19 Патрубок воздушного фильтра выпускной, резина (LU097231) LU097231
20 Хомут 50-70 DIN 3017 (8242-050-070) JU061667
21 Патрубок выпускного коллектора вариатора (LU097232) LU097232
22 Болт М6х25 DIN 6921 (JU065568) JU065568
23 Патрубок выпускной вариатора (S) (LU100679) LU100679
23 Патрубок выпускной вариатора (LU098012) LU098012
23 Патрубок выпускной вариатора (L) (LU100680) LU100680
23 Патрубок выпускного коллектора вариатора (короткий) (RY000517) RY000517
23 Патрубок выпускного коллектора вариатора (длинный) (RY000506) RY000506
24 Кольцо, резина (LU098005) LU098005
25 Крепеж патрубка выпускного вариатора (LU100681) LU100681
26 Патрубок впускной вариатора (LU100682) LU100682
27 Патрубок выпускного коллектора вариатора (LU097232) LU097232
28 Хомут 70-90 DIN 3017 (01539.70.90) JU061604
29 Хомут пружинный 11мм, сталь (50309B20T000) LU017290
30 Отстойник дренажа (LU098004) LU098004
31 Заглушка резиновая (LU100683) LU100683
32 Патрубок впускной воздушного фильтра (LU101016) LU101016
33 Патрубок воздушного фильтра (LU101017) LU101017
34 Винт М6х16 ISO 7380 (LU097324) LU097324
35 Фильтр воздушный в сборе (RY000524) RY000524

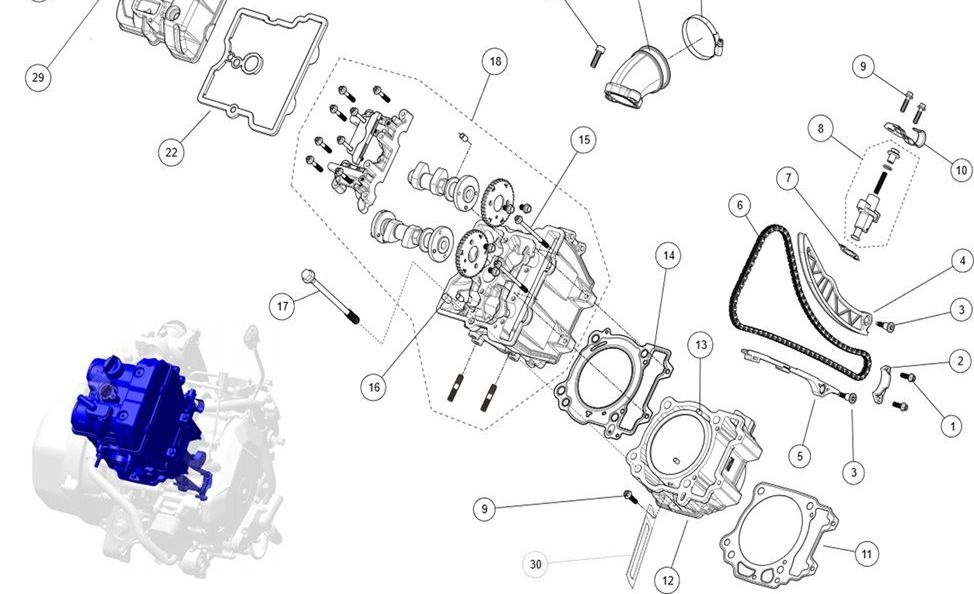

Головка блока цилиндра, цилиндр и натяжитель

1 Болт M6x20 DIN 6921 (LU068508) LU068508
2 Пластина защиты цепи ГРМ, пластик (LU097898) LU097898
3 Болт башмака натяжителя цепи ГРМ (LU097899) LU097899
4 Башмак натяжителя цепи ГРМ (LU097142) LU097142
5 Успокоитель цепи ГРМ (LU097143) LU097143
6 Цепь ГРМ (LU097144) LU097144
7 Прокладка натяжителя цепи ГРМ, паронит (LU097145) LU097145
8 Натяжитель цепи ГРМ (LU097146) LU097146
9 Болт М6х25 DIN 6921 (JU065568) JU065568
10 Пластина крепления трубопровода (LU097900) LU097900
11 Прокладка блока цилиндра, сталь (LU097147) LU097147
12 Блок цилиндра (?) (567сс) (LU100976) LU100976
12 Блок цилиндра (567сс) (LU097148) LU097148
12 Блок цилиндра (?) (567сс) (LU100978) LU100978
13 Втулка направляющая 6x10мм, сталь (LU097150) LU097150
14 Прокладка головки блока цилиндра (567сс), сталь (LU097149) LU097149
15 Болт M6x90 DIN 6921-88P (LU097628) LU097628
16 Втулка направляющая 10x14мм, сталь (LU088510) LU088510
17 Болт головки цилиндра (LU097901) LU097901
18 Головка блока цилиндра в сборе (LU097911) LU097911
19 Винт M8x25 DIN 912-88P (9101-06-025) JU054896
20 Коллектор впускной (LU097152) LU097152
21 Хомут 50-70 DIN 3017 (8242-050-070) JU061667
22 Прокладка клапанной крышки, резина (LU097156) LU097156
23 Крышка клапанная (LU097903) LU097903
24 Прокладка крышки маслозаливной горловины (LU097904) LU097904
25 Кольцо уплотнительное 22.4х3.5мм, резина (LU088506) LU088506
26 Крышка маслозаливной горловины (LU097157) LU097157
27 Свеча зажигания NGK CPR7EA (LU097158) LU097158
28 Болт клапанной крышки (LU097905) LU097905
29 Изолятор 10мм (LU097906) LU097906
30 Хомут крепления эл.проводки, сталь (A220021-00) LU013804
Головка блока цилиндра
1 Головка блока цилиндра в сборе (LU097911) LU097911
2 Шпилька M8x1.25x 42мм, сталь (9171-08-042) LU027728
3 Головка блока цилиндра с опорой распредвала в сборе (LU097151) LU097151
4 Болт М6х12 DIN 6921 (9102-06-012) JU058958
5 Шестерня ГРМ ведомая (LU097153) LU097153
6 Распредвал впускных клапанов в сборе (LU097154) LU097154
7 Распредвал выпускных клапанов в сборе (LU097155) LU097155
9 Втулка направляющая 4x6.5мм, сталь (FT50T-1010016) LU025120
10 Ротор декомпрессора (LU100981) LU100981
11 Кольцо стопорное 22 DIN 471 (LU093844) LU093844
12 Фиксатор корпуса подшипников распредвалов (LU097902) LU097902
13 Толкатель клапана (5.80) (LU098854) LU098854
13 Толкатель клапана (5.78) (LU098368) LU098368
13 Толкатель клапана (5.76) (LU098367) LU098367
13 Толкатель клапана (5.74) (LU098366) LU098366
13 Толкатель клапана (5.72) (LU098365) LU098365
13 Толкатель клапана (5.70) (LU098364) LU098364
13 Толкатель клапана (5.68) (LU098363) LU098363
13 Толкатель клапана (5.66) (LU098362) LU098362
13 Толкатель клапана (5.64) (LU098361) LU098361
13 Толкатель клапана (5.62) (LU098360) LU098360
13 Толкатель клапана (5.60) (LU098359) LU098359
13 Толкатель клапана (5.58) (LU098358) LU098358
13 Толкатель клапана (5.56) (LU098357) LU098357
13 Толкатель клапана (5.54) (LU098356) LU098356
13 Толкатель клапана (5.52) (LU098355) LU098355
13 Толкатель клапана (5.50) (LU098354) LU098354
13 Толкатель клапана (5.48) (LU098353) LU098353
13 Толкатель клапана (5.46) (LU098352) LU098352
13 Толкатель клапана (5.44) (LU098351) LU098351
13 Толкатель клапана (5.42) (LU098350) LU098350
13 Толкатель клапана (5.40) (LU098349) LU098349
13 Толкатель клапана (5.38) (LU098348) LU098348
13 Толкатель клапана (5.36) (LU098347) LU098347
13 Толкатель клапана (5.34) (LU098346) LU098346
13 Толкатель клапана (5.32) (LU098345) LU098345
13 Толкатель клапана (5.30) (LU098344) LU098344
13 Толкатель клапана (5.28) (LU098343) LU098343
13 Толкатель клапана (5.26) (LU098342) LU098342
13 Толкатель клапана (5.24) (LU098341) LU098341
13 Толкатель клапана (5.22) (LU098340) LU098340
13 Толкатель клапана (5.20) (LU098339) LU098339
13 Толкатель клапана (5.18) (LU098338) LU098338
13 Толкатель клапана (5.16) (LU098337) LU098337
13 Толкатель клапана (5.14) (LU098336) LU098336
13 Толкатель клапана (5.12) (LU098335) LU098335
13 Толкатель клапана (5.10) (LU098334) LU098334
13 Толкатель клапана (5.08) (LU098333) LU098333
13 Толкатель клапана (5.06) (LU098332) LU098332
13 Толкатель клапана (5.04) (LU098331) LU098331
13 Толкатель клапана (5.02) (LU098330) LU098330
13 Толкатель клапана (5.00) (LU098329) LU098329
13 Толкатель клапана (4.98) (LU098328) LU098328
13 Толкатель клапана (4.96) (LU098327) LU098327
13 Толкатель клапана (4.94) (LU098326) LU098326
13 Толкатель клапана (4.92) (LU098325) LU098325
13 Толкатель клапана (4.90) (LU098324) LU098324
13 Толкатель клапана (4.88) (LU098323) LU098323
13 Толкатель клапана (4.86) (LU098322) LU098322
13 Толкатель клапана (4.84) (LU098321) LU098321
13 Толкатель клапана (4.82) (LU098320) LU098320
13 Толкатель клапана (4.80) (LU098319) LU098319
13 Толкатели клапана, компл. (LU097159) LU097159
14 Сухарь клапана, сталь (LU097907) LU097907
15 Свеча зажигания NGK CPR7EA (LU097158) LU097158
16 Тарелка пружины клапана (LU097908) LU097908
17 Пружина клапана (LU097909) LU097909
18 Шайба клапанной пружины (LU097910) LU097910
19 Колпачок маслоотражательный, резина (LU097160) LU097160
20 Клапан впускной (LU097161) LU097161
21 Клапан выпускной (LU097162) LU097162

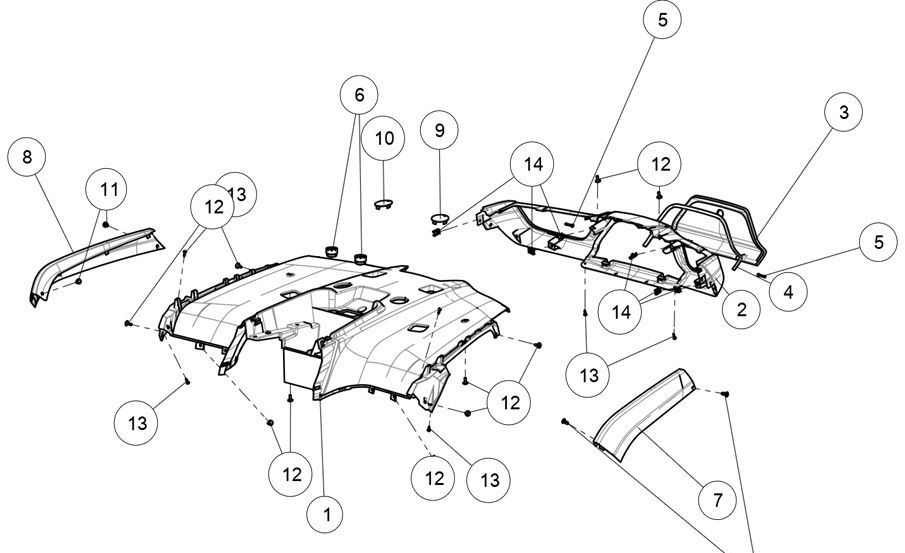

Багажник (пластик)
1 Облицовка переднего багажника, пластик (LU097433) LU097433
2 Облицовка заднего багажника, пластик (LU097434) LU097434
3 Винт М6х16 ISO 7380 (LU097324) LU097324

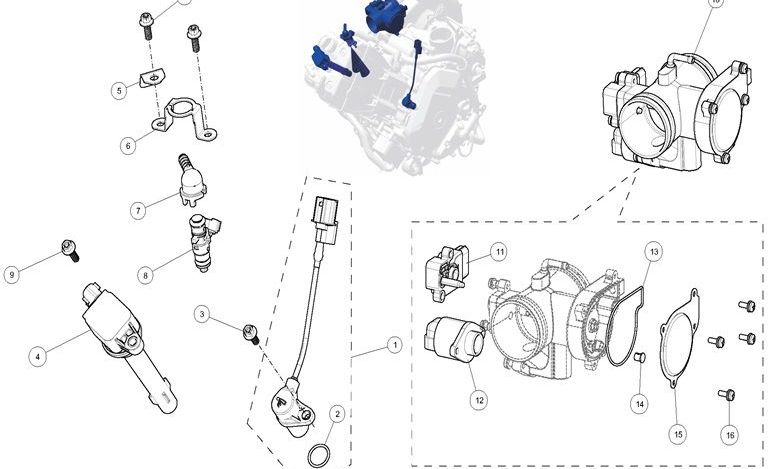

Дроссель

1 Датчик коленвала (LU097209) LU097209
2 Кольцо уплотнительное 17х2мм (LU097210) LU097210
3 Болт M6x16 DIN 6921-88P (Q/QD92, 9134-06-016) JU059071
4 Катушка зажигания (LU097213) LU097213
5 Пластина прижимная (LU097997) LU097997
6 Рампа топливной форсунки (LU097998) LU097998
7 Переходник топливной форсунки (LU097514) LU097514
8 Форсунка топливная (LU097212) LU097212
9 Болт M6x20 DIN 6921 (LU068508) LU068508
10 Дроссельная заслонка в сборе (LU097211) LU097211
11 Датчик температуры дроссельной заслонки (LU100991) LU100991
12 Двигатель шаговый дроссельной заслонки (LU100992) LU100992
13 Кольцо уплотнительное дроссельной заслонки (LU100993) LU100993
14 Фиксатор троса дроссельной заслонки (LU100994) LU100994
15 Крышка корпуса дроссельной заслонки (LU100995) LU100995
16 Винт M4x12 DIN 6900-1-48P (LU100996) LU100996

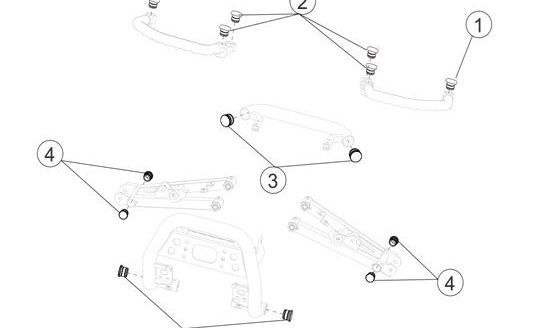

Заглушки
1 Заглушка заднего поручня 2 (LU101308) LU101308
2 Заглушка заднего поручня 1 (LU101309) LU101309
3 Заглушка заднего бампера (LU101310) LU101310
4 Заглушка заднего рычага (LU101311) LU101311
5 Заглушка переднего бампера (LU101312) LU101312

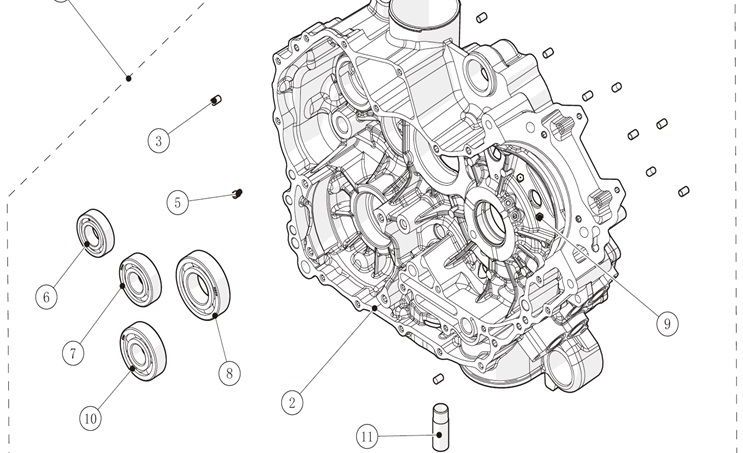

Левая половинка картера
1 Картер двигателя, левая половина, комплект (LU097954) LU097954
2 Картер двигателя, левая половина, в сборе (LU097163) LU097163
3 Втулка направляющая 6x10мм, сталь (LU097150) LU097150
4 Подшипник роликовый игольчатый HK 12612 12х16х12мм (LU097089) LU097089
5 Жиклер ?1 (LU097949) LU097949
6 Подшипник шариковый радиальный 6004 20х42х12мм (A010025-00) LU014578
7 Подшипник шариковый радиальный 6204 20х47х14мм (9601-6204) LU015574
8 Подшипник шариковый радиальный 6206 30х62х16мм (050106) LU046977
9 Пробка инжекционного отверстия (LU097950) LU097950
10 Подшипник шариковый радиальный 6304 20х52х15мм (2 766 304) LU018290
11 Трубка забора масла (LU097167) LU097167

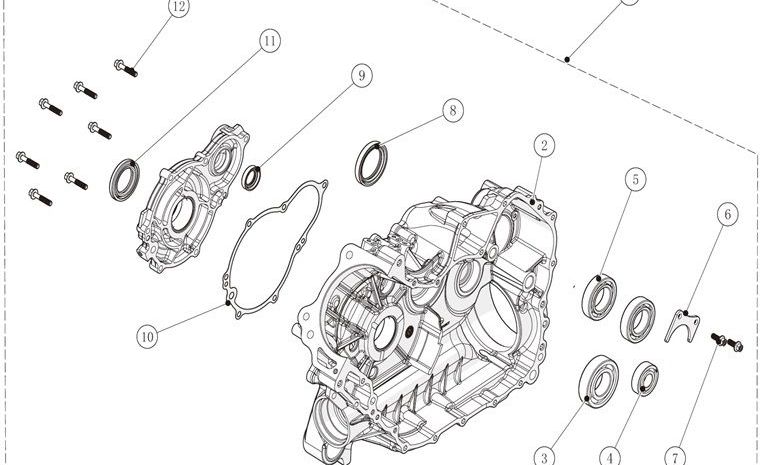

Правая половинка картера
1 Картер двигателя, правая половина, комплект (LU097957) LU097957
2 Картер двигателя, правая половина, в сборе (LU097164) LU097164
3 Подшипник шариковый радиальный 6206 30х62х16мм (050106) LU046977
4 Подшипник шариковый радиальный 6203 17х40х12мм (62118-023-0000) LU018095
5 Подшипник шариковый радиальный 6006C3 30х55х13мм (276-6006) LU022985
6 Пластина-фиксатор подшипника (LU097951) LU097951
7 Болт M6x16 DIN 6921-88P (Q/QD92, 9134-06-016) JU059071
8 Сальник 42*55*8 (см.также - LU022987) (9471-420-550-080) LU074878
9 Сальник 20х30х7мм (91101-F39-0000) LU022895
10 Прокладка правой крышки картера (LU097166) LU097166
11 Сальник 35x52x7мм (170034050000) LU029814
12 Болт M6x30 DIN 6921-88P (JU087967) JU087967

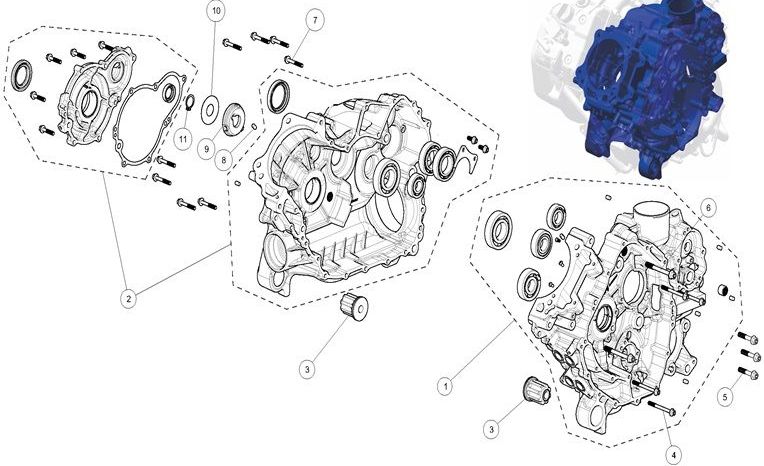

Картер
1 Картер двигателя, левая половина, комплект (LU097954) LU097954
2 Картер двигателя, правая половина, комплект (LU097957) LU097957
3 Сайлентблок крепления двигателя, резина (LU097165) LU097165
4 Болт с фланцем M6х1.0х65мм, сталь (9102-06-0065) LU015531
5 Болт M8x40 DIN 6921-88P (LU088512) LU088512
6 Болт M8x70 DIN 6921-88P (LU100982) LU100982
7 Болт M6x40 DIN 6921-88P (LU080873) LU080873
8 Втулка направляющая 6x10мм, сталь (LU097150) LU097150
9 Сепаратор центробежный масловоздушный (LU097952) LU097952
10 Крышка респиратора (LU097953) LU097953
11 Кольцо 20 DIN 471-ST-P (JU051568) JU051568

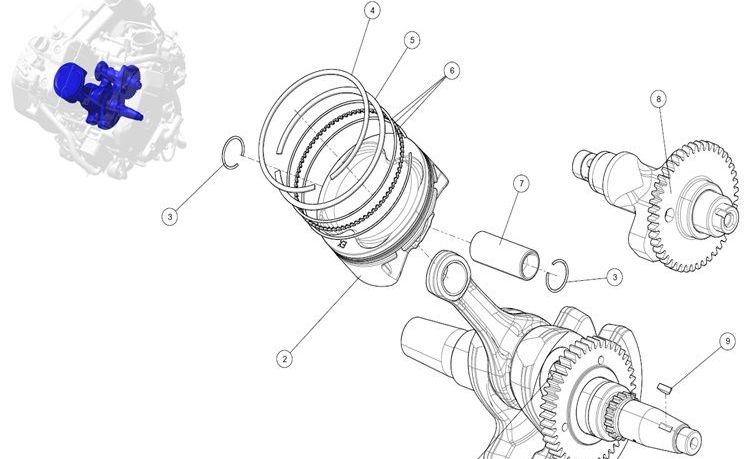

Коленвал и ЦПГ
1 Коленвал с шатуном в сборе (LU097094) LU097094
2 Поршень (?) (LU100673) LU100673
2 Поршень (?) (LU097095) LU097095
3 Кольцо стопорное поршневого пальца (LU097096) LU097096
4 Кольцо поршневое, первое (LU097097) LU097097
5 Кольцо поршневое, второе (LU097098) LU097098
6 Кольцо поршневое, маслосъёмное (LU097099) LU097099
7 Палец поршневой (LU097100) LU097100
8 Вал балансирный в сборе (LU097101) LU097101
9 Шпонка коленвала (LU097919) LU097919

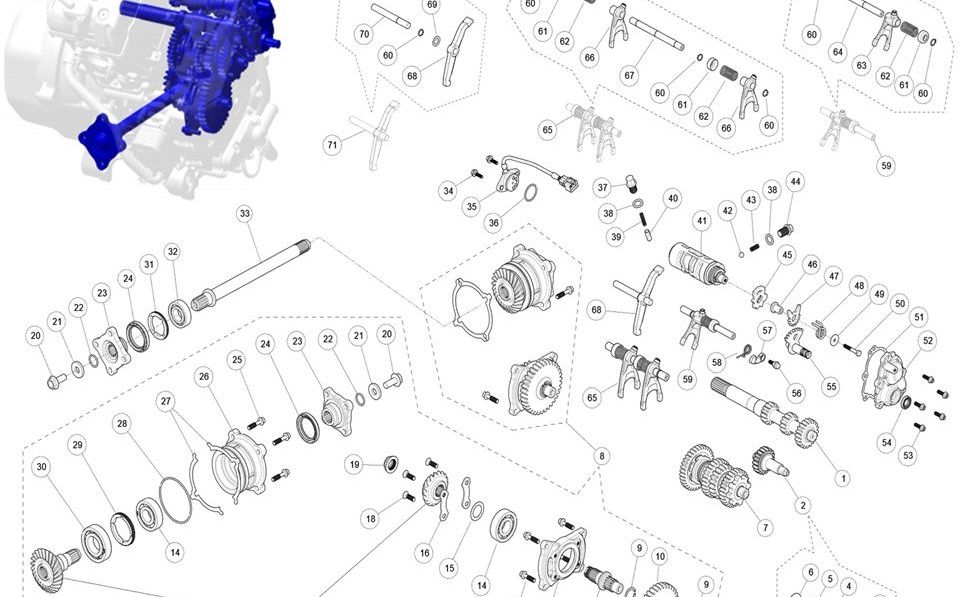

Коробка передач
1 Вал ведущий, коробки передач (LU097120) LU097120
2 Вал с промежуточной шестерней заднего хода в сборе (LU100960) LU100960
3 Вал промежуточной шестерни заднего хода (LU097121) LU097121
4 Подшипник роликовый игольчатый NRB SB252913TN 25х29х13мм (9606-SB252913TN-03) LU049683
5 Шестерня промежуточная заднего хода (LU097122) LU097122
6 Шайба 17x38х2мм, сталь (LU097925) LU097925
7 Вал промежуточный мех-ма перекл-я передач, в сборе (LU097123) LU097123
8 Фланцы с обоймой подшипника входного и выходного валов в сборе, комплект (LU100961) LU100961
9 Кольцо стопорное 25?1.2 (LU097125) LU097125
10 Шестерня вторичного вала мех-ма перекл-я передач (LU097124) LU097124
11 Вал выходной мех-ма перекл-я передач (LU097126) LU097126
12 Фланец с обоймой подшипника выходного вала коробки передач (LU097127) LU097127
13 Болт M8x30 DIN 6921 (JU065576) JU065576
14 Подшипник шариковый радиальный 6305 25х62х17мм (см.также - LU014580, LU030054, LU059056) (A010038-00) LU014666
15 Шайба регулировочная конической шестерни (0.7мм) (LU100965) LU100965
15 Шайба регулировочная конической шестерни (0.5мм) (LU100964) LU100964
15 Шайба регулировочная конической шестерни (0.4мм) (LU100963) LU100963
15 Шайба регулировочная конической шестерни (0.2мм) (LU100962) LU100962
16 Фланец с обоймой подшипника выходного вала коробки передач (LU097927) LU097927
17 Шестерни конические выходного вала, ведущая и ведомая, комплект (LU097128) LU097128
18 Винт M8x25 DIN 7991-88P (LU094551) LU094551
19 Гайка М22x1.0мм (LU007926) LU007926
20 Болт с фланцем M12х1.25х 30мм, сталь (LU099232) LU099232
21 Шайба 12,5x32х5мм, сталь (LU097928) LU097928
22 Кольцо уплотнительное 20.0х2.65мм, резина (00912002026500) LU027236
23 Фланец выходного вала (LU097129) LU097129
24 Сальник 46х60х7мм (LU097090) LU097090
25 Болт M8x35 DIN 6921-88P (JU065573) JU065573
26 Обойма подшипника выходного вала, ал.сплав (LU097131) LU097131
27 Шайба регулировочная обоймы подшипника выходного вала двигателя (0.5мм) (LU100969) LU100969
27 Шайба регулировочная обоймы подшипника выходного вала двигателя (0.4мм) (LU100968) LU100968
27 Шайба регулировочная обоймы подшипника выходного вала двигателя (0.3мм) (LU100967) LU100967
27 Шайба регулировочная обоймы подшипника выходного вала двигателя (0.2мм) (LU100966) LU100966
28 Кольцо уплотнительное 88.0x2.8мм, резина (91201-F11-0000) LU022776
29 Гайка запорная выходного вала коробки передач M65?1.5?8-LH (LU097931) LU097931
30 Подшипник шариковый радиальный 6207 35х72х17мм (A010083-00) LU018291
31 Гайка запорная выходного вала коробки передач M55?1.5?6-LH (LU097929) LU097929
32 Подшипник 6205 ГОСТ 8338-75 (9610-6205-00, GBT000276008) JU051571
33 Вал выходной двигателя, сталь (LU097930) LU097930
34 Болт M6x20 DIN 6921 (LU068508) LU068508
35 Датчик включенной передачи (12В) (LU097932) LU097932
36 Кольцо уплотнительное 29.6x2.4мм, резина (91208-F39-0000) LU022923
37 Болт позиционирования стояночного тормоза (LU097933) LU097933
38 Шайба 14.0х21.0х1.5мм, сталь (LU097934) LU097934
39 Пружина рычага стояночного тормоза (LU097935) LU097935
40 Штифт стояночного тормоза (LU097936) LU097936
41 Барабан механизма переключения передач (LU097937) LU097937
42 Шарик 9.5мм, сталь (A150001-00) LU014330
43 Пружина нейтрального положения (LU097938) LU097938
44 Болт позиционирования нейтрального положения (LU097939) LU097939
45 Шестерня управления механизмом перекл-я передач (LU097132) LU097132
46 Проставка секторной шестерни (LU097940) LU097940
47 Сектор зубчатый механизма перекл-я передач (LU097133) LU097133
48 Пружина полушестерни механизма переключения передач (LU097941) LU097941
49 Шайба 6.2x22.0x2.0мм, сталь (LU097942) LU097942
50 Болт M6x40 DIN 6921-88P (LU080873) LU080873
51 Прокладка крышки механизма перекл-я передач (LU097135) LU097135
52 Крышка механизма перекл-я передач (LU097136) LU097136
53 Болт M6x20 DIN 6921 (LU068508) LU068508
54 Сальник 15x25x5мм (91111-F39-0000,91111-F12-) LU022720
55 Вал с полушестерней механизма перекл-я передач (LU097134) LU097134
56 Болт стопора шестерни стартера (LU097944) LU097944
57 Стопор копирного вала механизма перекл-я передач, сталь (LU097137) LU097137
58 Пружина стопора копирного вала (LU097945) LU097945
59 Вилка мех-ма переключения передач (пониж.передача) с осью в сборе (LU100971) LU100971
60 Кольцо стопорное 12 DIN 471 (9402-012-00) LU053006
61 Чашка пружины переключения передач (LU097943) LU097943
62 Пружина вилки мех-ма перекл.передач (LU097138) LU097138
63 Вилка мех-ма переключения передач (пониженная передача) (LU097139) LU097139
64 Ось вилки пониженной передачи (LU097946) LU097946
65 Вилки мех-ма переключения передач (повыш./задн.передача) с осью в сборе (LU100972) LU100972
66 Вилка мех-ма переключения передач (повышен./задняя передача) (LU097141) LU097141
67 Ось вилки повышен./задней передачи (LU097948) LU097948
68 Рычаг блокировки коробки передач (LU097140) LU097140
69 Шайба 12.2x17.0х1.0мм, сталь (9501-122-170-10) LU049137
70 Ось рычага блокировки коробки передач (LU097947) LU097947
71 Рычаг блокировки коробки передач с осью в сборе (LU100970) LU100970

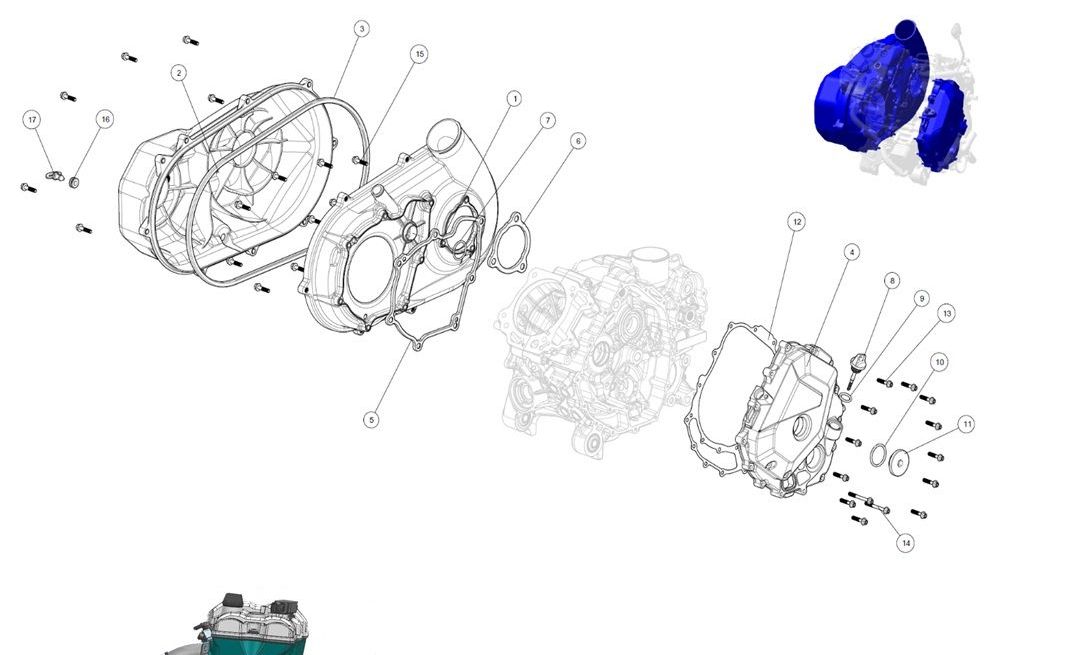

Корпус вариатора
3В Прокладка крышки вариатора, резина (LU100690) LU100690
2в Крышка вариатора (LU100684) LU100684
1с Корпус вариатора (RY000509) RY000509
1В Корпус вариатора (LU100686) LU100686
1 Корпус вариатора (LU097168) LU097168
2 Крышка вариатора (LU097169) LU097169
3 Прокладка крышки вариатора, резина (LU097170) LU097170
4 Крышка картера двигателя, левая (LU097171) LU097171
5 Прокладка уплотнительная корпуса вариатора I (LU099039) LU099039
5 Прокладка уплотнительная корпуса вариатора I (LU097172) LU097172
6 Прокладка уплотнительная корпуса вариатора II (LU099040) LU099040
6 Прокладка уплотнительная корпуса вариатора II (LU097173) LU097173
7 Кольцо уплотнительное 30.0х3.0мм, резина (125F4-11) LU037654
8 Щуп уровня масла, пластик (LU097174) LU097174
9 Кольцо уплотнительное 18.0х3.5мм, резина (LU097973) LU097973
10 Кольцо уплотнительное 35х3,5мм, резина (LU097175) LU097175
11 Заглушка левой крышки картера двигателя (LU097974) LU097974
12 Прокладка левой крышки картера двигателя (LU097176) LU097176
13 Болт M6x30 DIN 6921-88P (JU087967) JU087967
14 Болт M6x55 DIN 6921-88P (JU088596) JU088596
15 Болт с фланцем M6x1.0x 28мм , сталь (LU095959) LU095959
16 Уплотнение крышки вариатора (LU097975) LU097975
17 Пробка крышки вариатора (LU097976) LU097976
18 Крюк крышки вариатора (LU100685) LU100685
19 Дефлектор крышки вариатора (LU100687) LU100687
21 Хомут для шланга (LU097987) LU097987

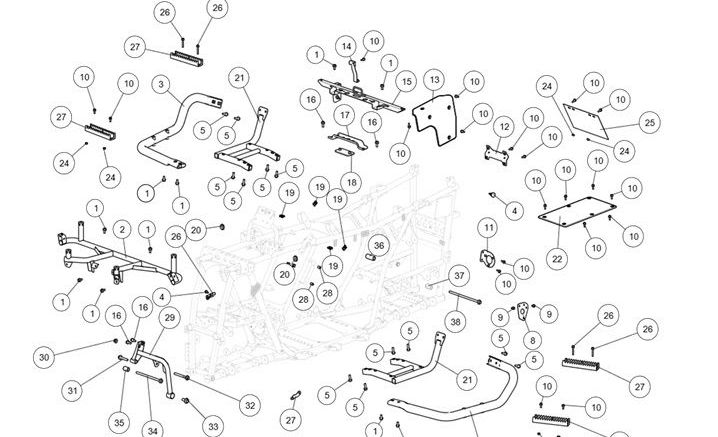

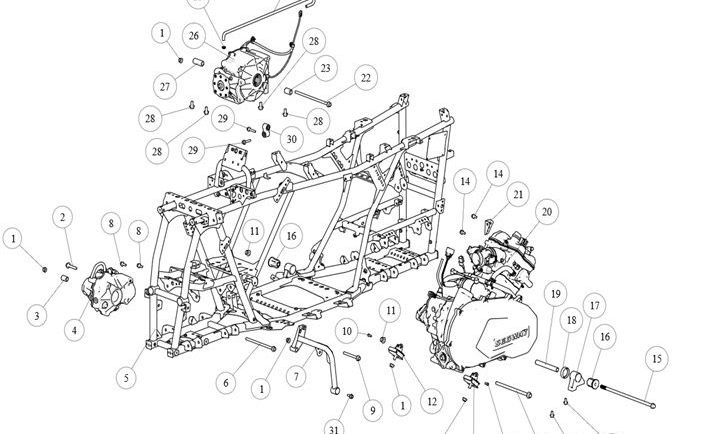

Кронштейны рамы (длинная версия)
21-2 Дуга безопасности правой опоры для ног, ярко - зеленая (LU097695) LU097695
21-5 Дуга безопасности правой опоры для ног, синяя (LU097698) LU097698
21-3 Дуга безопасности правой опоры для ног, красная (LU097696) LU097696
6-2 Дуга безопасности левой опоры для ног, ярко - зеленая (LU097679) LU097679
6-5 Дуга безопасности левой опоры для ног, синяя (LU097682) LU097682
6-3 Дуга безопасности левой опоры для ног, красная (LU097680) LU097680
1 Болт М8х16 DIN 6921-88P (JU065574) JU065574
2 Опора переднего багажника (LU097675) LU097675
4 Болт-рукоятка М6х20мм (LU097677) LU097677
5 Болт M8x25 DIN 6921-88P (JU052450) JU052450
7 Кронштейн опоры для ног левый (LU097684) LU097684
8 Кронштейн парковки (LU097685) LU097685
9 Винт M6x12 DIN 912-88P (JU066103) JU066103
10 Болт M6x16 DIN 6921-88P (Q/QD92, 9134-06-016) JU059071
11 Кронштейн розетки питания прицепа (LU097686) LU097686
12 Кронштейн крепления заднего редуктора (LU097687) LU097687
13 Перегородка защитная топливного бака (LU097688) LU097688
14 Кронштейн теплового дефлектора (LU097689) LU097689
15 Кронштейн подушки сиденья в сборе (LU097690) LU097690
16 Болт M8x20 DIN 6921 (9102-08-020) JU052446
17 Пластина прижимная аккумулятора (LU097691) LU097691
18 Прокладка топливного бака, резина (LU099209) LU099209
19 Клипса М6x1.0мм, сталь (LU073551, T04000002001) LU073551
20 Втулка, резина (LU097693) LU097693
22 Дефлектор заднего редуктора (LU097700) LU097700
23 Шайба 6 DIN 125 (9501-064-120-016) JU052441
24 Гайка M6 DIN 985-8P (9209-06-100) JU052294
25 Пластина крепления номерного знака (LU101168) LU101168
26 Болт M6x40 DIN 6921-88P (LU080873) LU080873
27 Накладка противоскольжения для ног (LU101169) LU101169
28 Кронштейн крепления шланга системы охлаждения (LU101170) LU101170
29 Крепеж патрубка выпускного вариатора (LU100681) LU100681
30 Втулка дифференциального модуля (LU101171) LU101171
31 Кронштейн адаптера передней оси (LU101172) LU101172
32 Гайка M10x1,25 DIN 6925-8P (LU095531) LU095531
33 Болт M10x1,25х50 DIN 6921-10P (LU101175) LU101175
34 Болт M10x1,25х90 DIN 6921-10P (LU101174) LU101174
35 Болт M12x1,25x25 DIN 6921-10P (LU099231) LU099231
36 Болт M10x1,25х175 DIN 6921-10P (LU101173) LU101173
37 Втулка крепления переднего редуктора, правая (LU097663) LU097663
38 Втулка крепления заднего редуктора, правая (LU097672) LU097672
39 Втулка крепления заднего редуктора, левая (LU097671) LU097671
40 Болт M10x1,25x215 DIN 6921-10P (LU097640) LU097640

Кронштейны рамы (короткая версия)
3-2 Дуга безопасности правой опоры для ног (S), ярко - зеленая (LU101177) LU101177
3-5 Дуга безопасности правой опоры для ног (S), синяя (LU101179) LU101179
3-3 Дуга безопасности правой опоры для ног (S), красная (LU101178) LU101178
20-2 Дуга безопасности левой опоры для ног (S), ярко - зеленая (LU101180) LU101180
20-5 Дуга безопасности левой опоры для ног (S), синяя (LU101182) LU101182
20-3 Дуга безопасности левой опоры для ног (S), красная (LU101181) LU101181
1 Болт М8х16 DIN 6921-88P (JU065574) JU065574
2 Опора переднего багажника (LU097675) LU097675
4 Болт-рукоятка М6х20мм (LU097677) LU097677
5 Болт M8x25 DIN 6921-88P (JU052450) JU052450
6 Втулка, резина (LU097693) LU097693
7 Клипса М6x1.0мм, сталь (LU073551, T04000002001) LU073551
8 Прокладка топливного бака, резина (LU099209) LU099209
9 Болт M8x20 DIN 6921 (9102-08-020) JU052446
10 Пластина прижимная аккумулятора (LU097691) LU097691
11 Болт M6x16 DIN 6921-88P (Q/QD92, 9134-06-016) JU059071
12 Кронштейн подушки сиденья в сборе (LU097690) LU097690
13 Перегородка защитная топливного бака (LU097688) LU097688
14 Кронштейн теплового дефлектора (LU097689) LU097689
15 Кронштейн крепления заднего редуктора (LU097687) LU097687
16 Дефлектор заднего редуктора (LU097700) LU097700
17 Кронштейн розетки питания прицепа (LU097686) LU097686
18 Кронштейн парковки (LU097685) LU097685
19 Винт M6x12 DIN 912-88P (JU066103) JU066103
21 Кронштейн опоры для ног (S) правый (LU101184) LU101184
21 Кронштейн опоры для ног (S) левый (LU101183) LU101183
22 Шайба 6 DIN 125 (9501-064-120-016) JU052441
23 Пластина крепления номерного знака (LU101168) LU101168
24 Гайка M6 DIN 985-8P (9209-06-100) JU052294
25 Накладка противоскольжения для ног (LU101169) LU101169
26 Кронштейн крепления шланга системы охлаждения (LU101170) LU101170
27 Крепеж патрубка выпускного вариатора (LU100681) LU100681
28 Втулка дифференциального модуля (LU101171) LU101171
29 Кронштейн адаптера передней оси (LU101172) LU101172
30 Гайка M10x1,25 DIN 6925-8P (LU095531) LU095531
31 Болт M10x1,25х50 DIN 6921-10P (LU101175) LU101175
32 Болт M10x1,25х90 DIN 6921-10P (LU101174) LU101174
33 Болт M12x1,25x25 DIN 6921-10P (LU099231) LU099231
34 Болт M10x1,25х175 DIN 6921-10P (LU101173) LU101173
35 Втулка крепления переднего редуктора, правая (LU097663) LU097663
36 Втулка крепления заднего редуктора, правая (LU097672) LU097672
37 Втулка крепления заднего редуктора, левая (LU097671) LU097671
38 Болт M10x1,25x215 DIN 6921-10P (LU097640) LU097640

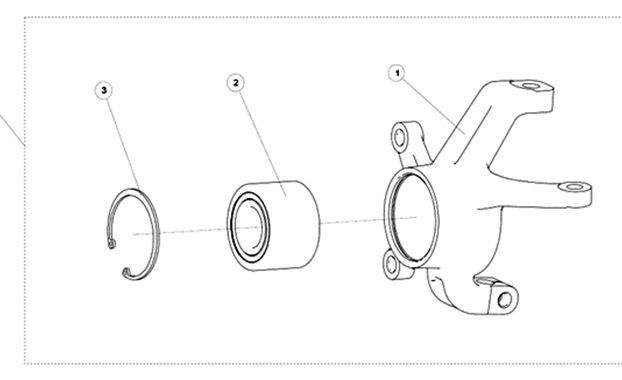

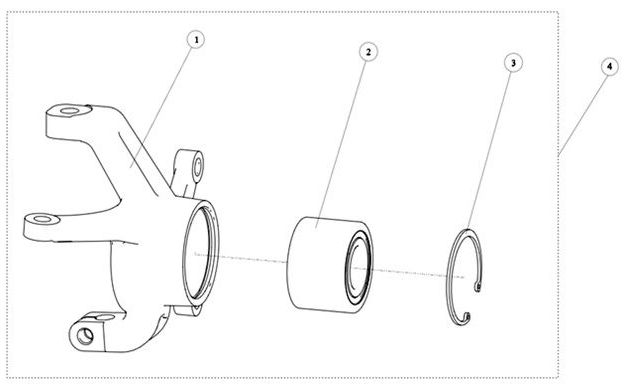

Кулак поворотный , левый
1 Кулак поворотный, левый (LU097425) LU097425
2 Подшипник двухрядный радиально-упорный DAC3063W 30х63х42мм (30499-03081) LU083533
3 Кольцо стопорное 63 DIN 472 (LU097642) LU097642
4 Кулак поворотный левый в сборе (LU097718) LU097718

Кулак поворотный , правый
1 Кулак поворотный, правый (LU097426) LU097426
2 Подшипник двухрядный радиально-упорный DAC3063W 30х63х42мм (30499-03081) LU083533
3 Кольцо стопорное 63 DIN 472 (LU097642) LU097642
4 Кулак поворотный правый в сборе (LU097733) LU097733

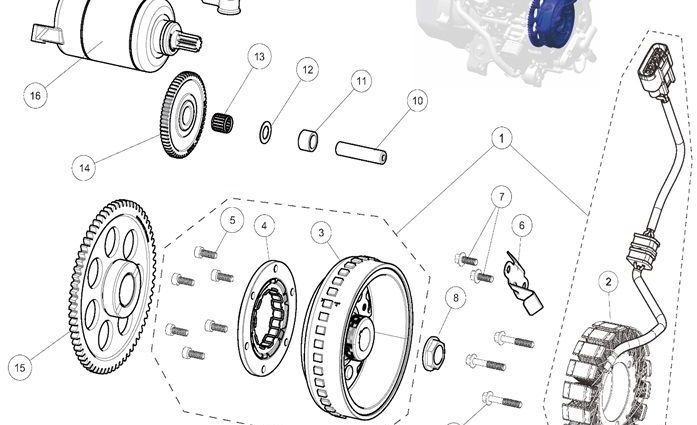

Магнето, стартер
1 Магнето в сборе (LU100990) LU100990
2 Статор магнето (LU097202) LU097202
3 Ротор магнето (LU097203) LU097203
4 Муфта обгонная (LU097204) LU097204
5 Винт М6х16 DIN 912-88P (JU056058) JU056058
6 Пластина жгута статора магнето (LU097999) LU097999
7 Болт M6x16 DIN 6921-88P (Q/QD92, 9134-06-016) JU059071
8 Гайка с фланцем M18х1.5ммL, сталь (A060077-41) LU014830
9 Болт M6x35 DIN 6921-88P (JU065569) JU065569
10 Ось сдвоенной шестерни стартера (LU098000) LU098000
11 Втулка проставочная 12.0х18.0х12.0мм, сталь (LU098001) LU098001
12 Шайба 12.2x17.0х1.0мм, сталь (9501-122-170-10) LU049137
13 Подшипник роликовый игольчатый K 12616 12х16х16мм (LU097205) LU097205
14 Шестерня стартера сдвоенная (LU097207) LU097207
15 Шестерня стартера (LU097206) LU097206
16 Стартер, в сборе (LU097208) LU097208
17 Болт M6x30 DIN 6921-88P (JU087967) JU087967

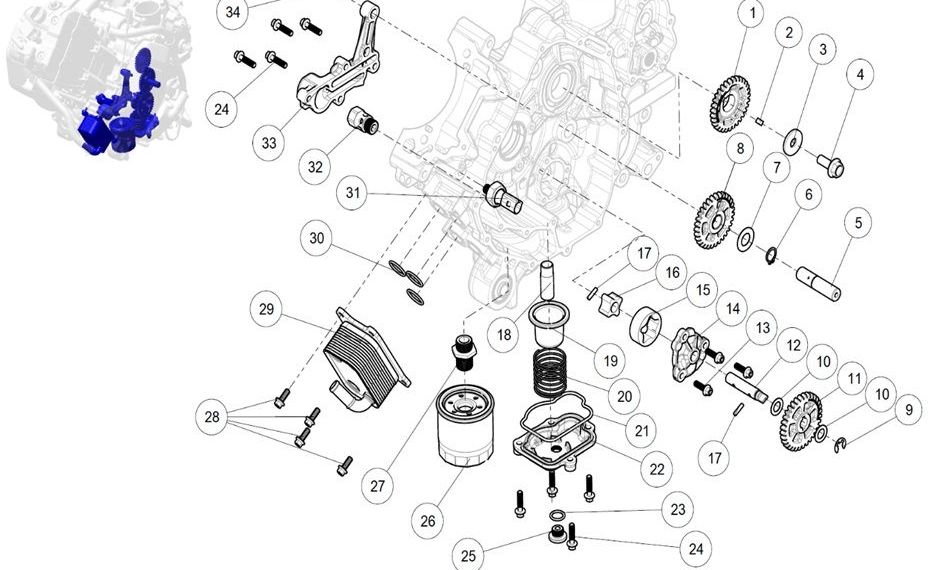

Масляная система
1 Шестерня привода масляного насоса, ведущая (LU097177) LU097177
2 Шпонка ведущей шестерни масляного насоса (LU097977) LU097977
3 Шайба 10.5х30х3мм, сталь (A080056-41) LU014865
4 Болт M10x1,25x25 DIN 6921-10P (JU065564) JU065564
5 Вал промежуточной шестерни масляного насоса (LU097978) LU097978
6 Кольцо стопорное 15мм DIN 471 (JU096617) JU096617
7 Шайба 15х28х1.0мм, сталь (A080023-41) LU021066
8 Шестерня привода масляного насоса, промежуточная (LU097178) LU097178
9 Шайба стопорная 9мм, сталь (LU087048) LU087048
10 Шайба 12.2x17.0х1.0мм, сталь (9501-122-170-10) LU049137
11 Шестерня привода масляного насоса, ведомая (LU097179) LU097179
12 Вал масляного насоса (LU097979) LU097979
13 Болт M6x20 DIN 6921 (LU068508) LU068508
14 Крышка масляного насоса (LU097180) LU097180
15 Ротор маслянного насоса, внешний (LU097181) LU097181
16 Ротор маслянного насоса, внутренний (LU097182) LU097182
17 Штифт 4х15.8мм, сталь (A070041-00) LU014569
18 Трубка забора масла (LU097167) LU097167
19 Фильтр-сетка грубой очистки масла (LU097980) LU097980
20 Пружина фильтра-сетки грубой очистки масла (LU097981) LU097981
21 Кольцо уплотнительное 82х3.1мм, резина (LU097183) LU097183
22 Крышка масляного фильтра грубой очистки (LU097184) LU097184
23 Кольцо уплотнительное 13.8х2.5мм, резина (D00C052) LU023964
24 Болт М6х25 DIN 6921 (JU065568) JU065568
25 Болт-пробка М14 (LU097185) LU097185
26 Фильтр масляный (F01G00500001) LU097186
27 Штуцер масляного фильтра (LU097982) LU097982
28 Болт M6x16 DIN 6921-88P (Q/QD92, 9134-06-016) JU059071
29 Радиатор масляный (LU097187) LU097187
30 Кольцо уплотнительное 20.0х2.65мм, резина (LU100988) LU100988
31 Датчик давления масла (LU097188) LU097188
32 Клапан регулировки давления масла (LU097189) LU097189
33 Крышка клапана регулировки давления масла (LU097190) LU097190
34 Шайба 8 DIN 125 (9501-084-160-016) JU056068
35 Болт-штуцер M8х1.25х30мм (LU100989) LU100989

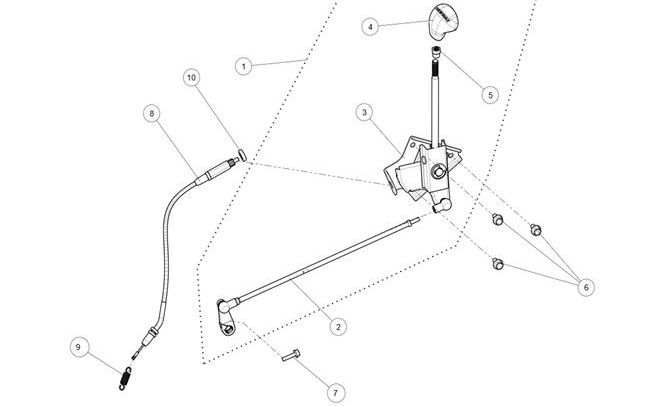

Механизм переключения передач
1 Механизм переключения передач (LU097456) LU097456
2 Тяга регулировочная (LU097921) LU097921
3 Кронштейн рычага переключения передач в сборе (LU097922) LU097922
4 Рукоятка рычага переключения передач в сборе (LU097923) LU097923
5 Гайка (LU097924) LU097924
6 Болт M8x20 DIN 6921 (9102-08-020) JU052446
7 Болт М6х25 DIN 6921 (JU065568) JU065568
8 Трос блокировки переключения передач (LU101000) LU101000
9 Пружина (LU101001) LU101001
10 Гайка M10x1,25 DIN 936-04P (JU078637) JU078637

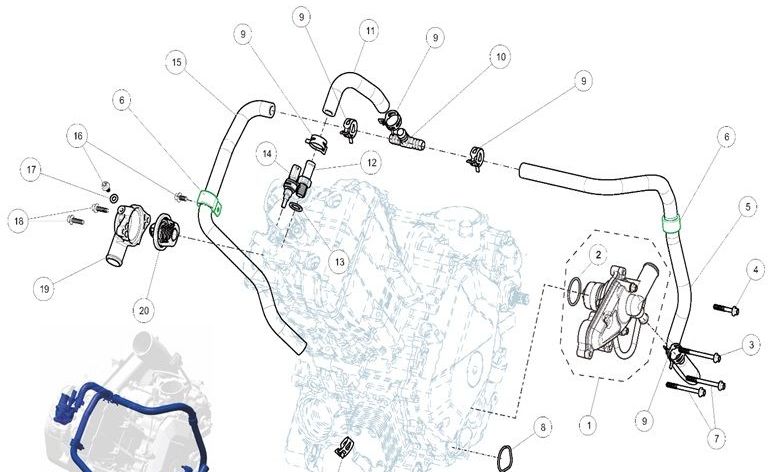

Насос системы охлаждения
1 Насос системы охлаждения в сборе (LU097191) LU097191
2 Кольцо уплотнительное 33х2.62мм (LU097193) LU097193
3 Болт с фланцем M6х1.0х65мм, сталь (9102-06-0065) LU015531
4 Болт M6x35 DIN 6921-88P (JU065569) JU065569
5 Шланг системы охлаждения (11х20х671мм) (LU097192) LU097192
6 Хомут для шланга (LU097987) LU097987
7 Болт с фланцем M6x1.0x 60мм, сталь (9102-06-0060) LU024143
8 Сальник насоса системы охлаждения (LU097194) LU097194
9 Хомут пружинный 22 DIN 3021 (LU097988) LU097988
10 Тройник системы охлаждения (LU097195) LU097195
11 Шланг системы охлаждения (12х20х147мм) (LU097196) LU097196
12 Штуцер системы охлаждения (LU097197) LU097197
13 Шайба 14.0х21.0х1.5мм, сталь (LU097934) LU097934
14 Датчик температуры охлаждающей жидкости, 12В (LU097198) LU097198
15 Шланг системы охлаждения (12х20х455мм) (LU097199) LU097199
16 Болт М6х12 DIN 6921 (9102-06-012) JU058958
17 Шайба 6 DIN 125 (9501-064-120-016) JU052441
18 Болт M6x20 DIN 6921 (LU068508) LU068508
19 Крышка термостата (LU097200) LU097200
20 Термостат (82?) (LU097201) LU097201

Облицовка кузова (внутренняя часть)
10-5 Решетка правая (черный), пластик (LU097346) LU097346
10-4 Решетка правая (синий), пластик (LU097345) LU097345
10-3 Решетка правая (оранжевый), пластик (LU097344) LU097344
10-2 Решетка правая (красный), пластик (LU097343) LU097343
10-1 Решетка правая (зеленый), пластик (LU097342) LU097342
9-5 Решетка левая (черный), пластик (LU097341) LU097341
9-4 Решетка левая (синий), пластик (LU097340, A02H13204001) LU097340
9-3 Решетка левая (оранжевый), пластик (LU097339) LU097339
9-2 Решетка левая (красный), пластик (LU097338) LU097338
9-1 Решетка левая (зеленый), пластик (LU097337) LU097337
1-5 Панель облицовочная радиатора (черный), пластик (LU097329) LU097329
1-4 Панель облицовочная радиатора (синий), пластик (LU097328) LU097328
1-3 Панель облицовочная радиатора (оранжевый), пластик (LU097327) LU097327
1-2 Панель облицовочная радиатора (красный), пластик (LU097326) LU097326
1-1 Панель облицовочная радиатора (зеленый), пластик (LU097325) LU097325
2 Накладка, резина (LU097330) LU097330
3 Щиток грязезащитный передний, нижний левый, пластик (LU097331, A02H11400001) LU097331
4 Щиток грязезащитный передний, нижний правый, пластик (LU097332) LU097332
5 Щиток грязезащитный передней левой фары, пластик (LU101022) LU101022
5 Щиток грязезащитный передней левой фары, пластик (LU097333) LU097333
6 Щиток грязезащитный передней правой фары, пластик (LU101023) LU101023
6 Щиток грязезащитный передней правой фары, пластик (LU097334) LU097334
7 Щиток грязезащитный передний, верхний левый, пластик (LU101024) LU101024
7 Щиток грязезащитный передний, верхний левый, пластик (LU097335) LU097335
8 Щиток грязезащитный передний, верхний правый, пластик (LU101025) LU101025
8 Щиток грязезащитный передний, верхний правый, пластик (LU097336) LU097336
11 Основание блока сигнализации (LU097347) LU097347
12 Бардачок задний, пластик (LU097348) LU097348
13 Щиток грязезащитный задней левой фары, пластик (LU097349) LU097349
14 Щиток грязезащитный задней правой фары, пластик (LU097350) LU097350
15 Направляющая спинки сидения (LU097868) LU097868
16 Винт М6х16 ISO 7380 (LU097324) LU097324
17 Винт самонарезающий с крестообразн.шлицем 4.8х16мм, сталь (E1402-008-150T) LU016756
18 Клипса крепежная, пластик (LU097323, T04000003001) LU097323
19 Клипса М6x1.0мм, сталь (LU073551, T04000002001) LU073551

Облицовка кузова (задняя часть)
1-4 Панель облицовочная кузова верхняя задняя, черный (LU097304) LU097304
1-3 Панель облицовочная кузова верхняя задняя, серый (LU097303) LU097303
1-5 Панель облицовочная кузова верхняя задняя, камуфляж (LU097305) LU097305
1-1 Панель облицовочная кузова верхняя задняя, зеленый (LU097301) LU097301
1-2 Панель облицовочная кузова верхняя задняя, белый (LU097302) LU097302
10-4 Заглушка правая (черный), пластик (LU097321) LU097321
10-3 Заглушка правая (серый), пластик (LU097320) LU097320
10-5 Заглушка правая (камуфляж), пластик (LU097322) LU097322
10-1 Заглушка правая (зеленый), пластик (LU097318) LU097318
10-2 Заглушка правая (белый), пластик (LU097319) LU097319
9-4 Заглушка левая (черный), пластик (LU097316) LU097316
9-3 Заглушка левая (серый), пластик (LU097315) LU097315
9-5 Заглушка левая (камуфляж), пластик (LU097317) LU097317
9-1 Заглушка левая (зеленый), пластик (LU097313) LU097313
9-2 Заглушка левая (белый), пластик (LU097314) LU097314
2 Панель облицовочная задних блок - фар, пластик (LU097306) LU097306
3 Крышка заднего бардачка, пластик (LU097307) LU097307
4 Прокладка крышки заднего бардачка (LU097308) LU097308
5 Штифт крышки заднего бардачка (LU097309) LU097309
6 Буфер, резина (LU097310) LU097310
7 Расширитель задней левой арки, пластик (LU097311) LU097311
8 Расширитель задней правой арки, пластик (LU097312) LU097312
11 Клипса крепежная, пластик (LU097323, T04000003001) LU097323
12 Винт М6х16 ISO 7380 (LU097324) LU097324
13 Винт самонарезающий с крестообразн.шлицем 4.8х16мм, сталь (E1402-008-150T) LU016756
14 Клипса М6x1.0мм, сталь (LU073551, T04000002001) LU073551

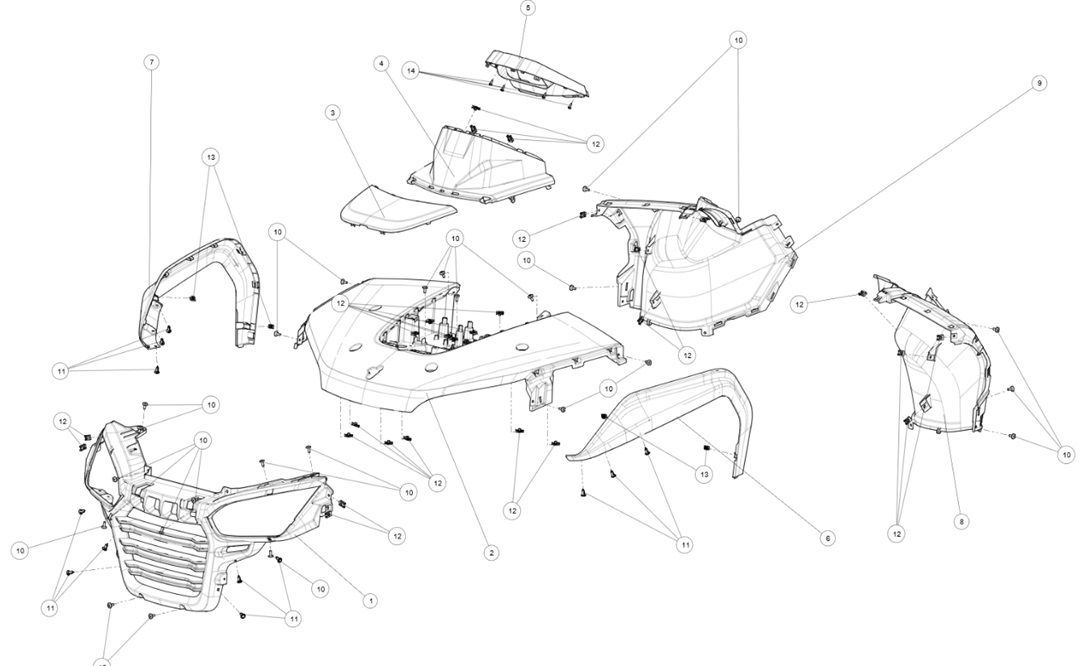

Облицовка кузова (передняя часть)
2-4 Панель облицовочная кузова верхняя передняя, черный (LU097273) LU097273
2-3 Панель облицовочная кузова верхняя передняя, серый (LU097272) LU097272
2-2 Панель облицовочная кузова верхняя передняя, красный (LU097271) LU097271
2-6 Панель облицовочная кузова верхняя передняя, камуфляж (LU097274) LU097274
2-1 Панель облицовочная кузова верхняя передняя, зеленый (LU097270) LU097270
2--5 Панель облицовочная кузова верхняя передняя, белый (LU101276) LU101276
1 Панель облицовочная передних блок - фар, пластик (LU097269) LU097269
3 Крышка передней облицовочной панели (LU097275) LU097275
4 Панель облицовочная приборного щитка (LU097276) LU097276
5 Отсек приборного щитка, пластик (LU097277) LU097277
6 Расширитель передней левой арки, пластик (LU097278) LU097278
7 Расширитель передней правой арки, пластик (LU097279) LU097279
8 Крыло переднее, левое (LU097515, A02H12200001) LU097515
9 Крыло переднее, правое (LU097516) LU097516
10 Винт М6х16 ISO 7380 (LU097324) LU097324
11 Клипса крепежная, пластик (LU097323, T04000003001) LU097323
12 Клипса М6x1.0мм, сталь (LU073551, T04000002001) LU073551
13 Зажим пружинный (LU097867) LU097867
14 Винт самонарезающий с крестообразн.шлицем 4.8х16мм, сталь (E1402-008-150T) LU016756

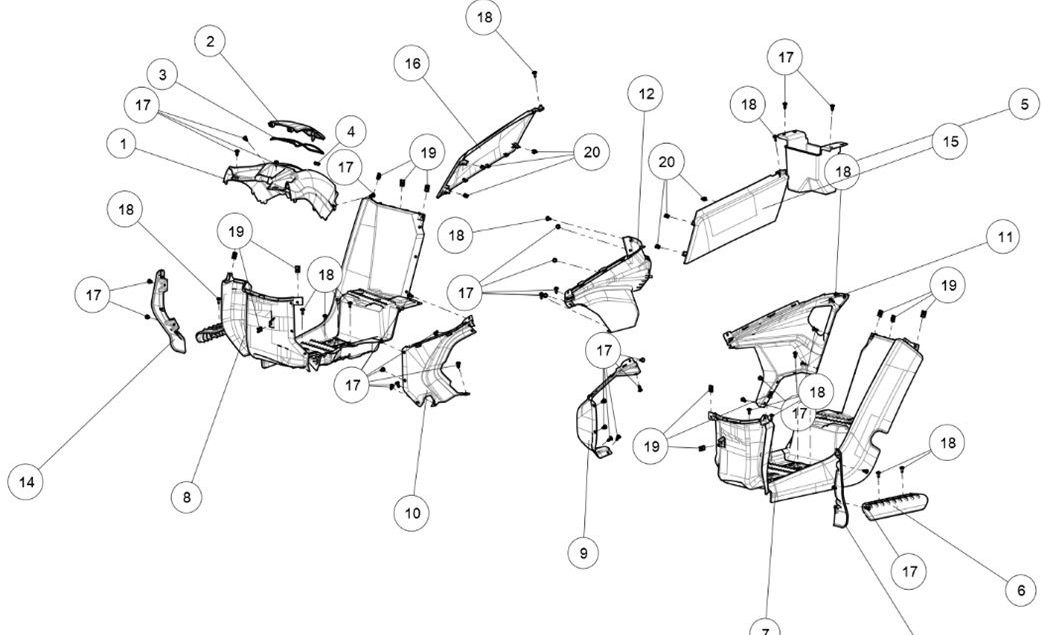

Облицовка кузова (средняя часть)
16-F Панель облицовочная кузова правая (Short), черный (LU101270) LU101270 запросить по запросу
Добавить в корзину
16-H Панель облицовочная кузова правая (Short), серый (LU101272) LU101272 запросить по запросу
Добавить в корзину
16-G Панель облицовочная кузова правая (Short), белый (LU101271) LU101271 запросить по запросу
Добавить в корзину
16-C Панель облицовочная кузова правая (Long), серый (LU097298) LU097298 >5 2 370.00 со скидкой
Добавить в корзину
16-E Панель облицовочная кузова правая (Long), камуфляж (LU097300) LU097300 запросить по запросу
Добавить в корзину
16-A Панель облицовочная кузова правая (Long), зеленый (LU097296) LU097296 запросить по запросу
Добавить в корзину
16-B Панель облицовочная кузова правая (Long), белый (LU097297) LU097297 >5 2 370.00 со скидкой
Добавить в корзину
16-D Панель облицовочная кузова правая (Long), черный (LU097299) LU097299 >5 8 350.00 со скидкой
Добавить в корзину
15-F Панель облицовочная кузова левая (Short), черный (LU101273) LU101273 запросить по запросу
Добавить в корзину
15-H Панель облицовочная кузова левая (Short), серый (LU101275) LU101275 запросить по запросу
Добавить в корзину
15-G Панель облицовочная кузова левая (Short), белый (LU101274) LU101274 запросить по запросу
Добавить в корзину
15-D Панель облицовочная кузова левая (Long), черный (LU097294) LU097294 >5 8 300.00 со скидкой
Добавить в корзину
15-C Панель облицовочная кузова левая (Long), серый (LU097293) LU097293 >5 2 350.00 со скидкой
Добавить в корзину
15-E Панель облицовочная кузова левая (Long), камуфляж (LU097295) LU097295 запросить по запросу
Добавить в корзину
15-A Панель облицовочная кузова левая (Long), зеленый (LU097291) LU097291 запросить по запросу
Добавить в корзину
15-B Панель облицовочная кузова левая (Long), белый (LU097292) LU097292 >5 2 350.00 со скидкой
Добавить в корзину
1 Корпус переднего бардачка, пластик (LU097280) LU097280 3 2 320.00 со скидкой
Добавить в корзину
2 Крышка переднего бардачка (LU097864) LU097864 запросить по запросу
Добавить в корзину
3 Уплотнение передней крышки бардачка (LU097865) LU097865 запросить по запросу
Добавить в корзину
4 Втулк овальная, резина (LU097866) LU097866 запросить по запросу
Добавить в корзину
5 Корпус среднего бардачка, пластик (LU097281) LU097281 запросить по запросу
Добавить в корзину
6 Накладка опоры для ног, пластик (LU097282, A02H14000001) LU097282 >5 930.00 со скидкой
Добавить в корзину
7 Опора для ног левая (Short) (LU101265) LU101265 запросить по запросу
Добавить в корзину
7 Опора для ног левая (Long) (LU097283) LU097283 3 6 700.00 со скидкой
Добавить в корзину
8 Опора для ног правая (Short) (LU101266) LU101266 запросить по запросу
Добавить в корзину
8 Опора для ног правая (Long) (LU097284) LU097284 >5 4 450.00 со скидкой
Добавить в корзину
9 Панель облицовочная двигателя передняя левая (Short) (LU101267) LU101267 запросить по запросу
Добавить в корзину
9 Панель облицовочная двигателя передняя левая (Long) (LU097285) LU097285 >5 720.00 со скидкой
Добавить в корзину
10 Панель облицовочная двигателя передняя правая (Short) (LU101268) LU101268 запросить по запросу
Добавить в корзину
10 Панель облицовочная двигателя передняя правая (Long) (LU097286) LU097286 >5 760.00 со скидкой
Добавить в корзину
11 Панель облицовочная двигателя задняя левая (Short) (LU100678) LU100678 запросить по запросу
Добавить в корзину
11 Панель облицовочная двигателя задняя левая (Short) (LU100676) LU100676 запросить по запросу
Добавить в корзину
11 Панель облицовочная двигателя задняя левая (Long) (LU100677) LU100677 запросить по запросу
Добавить в корзину
11 Панель облицовочная двигателя задняя левая (Long) (LU097287) LU097287 >5 1 350.00 со скидкой
Добавить в корзину
12 Панель облицовочная двигателя задняя правая (Short) (LU101269) LU101269 запросить по запросу
Добавить в корзину
12 Панель облицовочная двигателя задняя правая (Long) (LU097288) LU097288 >5 1 310.00 со скидкой
Добавить в корзину
13 Щиток грязезащитный передний, левый (LU097289, A02H14400001) LU097289 4 335.00 со скидкой
Добавить в корзину
14 Щиток грязезащитный передний, правый (LU097290, A02H14500001) LU097290 4 335.00 со скидкой
Добавить в корзину
17 Клипса крепежная, пластик (LU097323, T04000003001) LU097323 запросить по запросу
Добавить в корзину
18 Винт М6х16 ISO 7380 (LU097324) LU097324 запросить по запросу
Добавить в корзину
19 Клипса М6x1.0мм, сталь (LU073551, T04000002001) LU073551 >5 60.00 со скидкой
Добавить в корзину
20 Зажим пружинный (LU097867) LU097867 запросить по запросу
Добавить в корзину

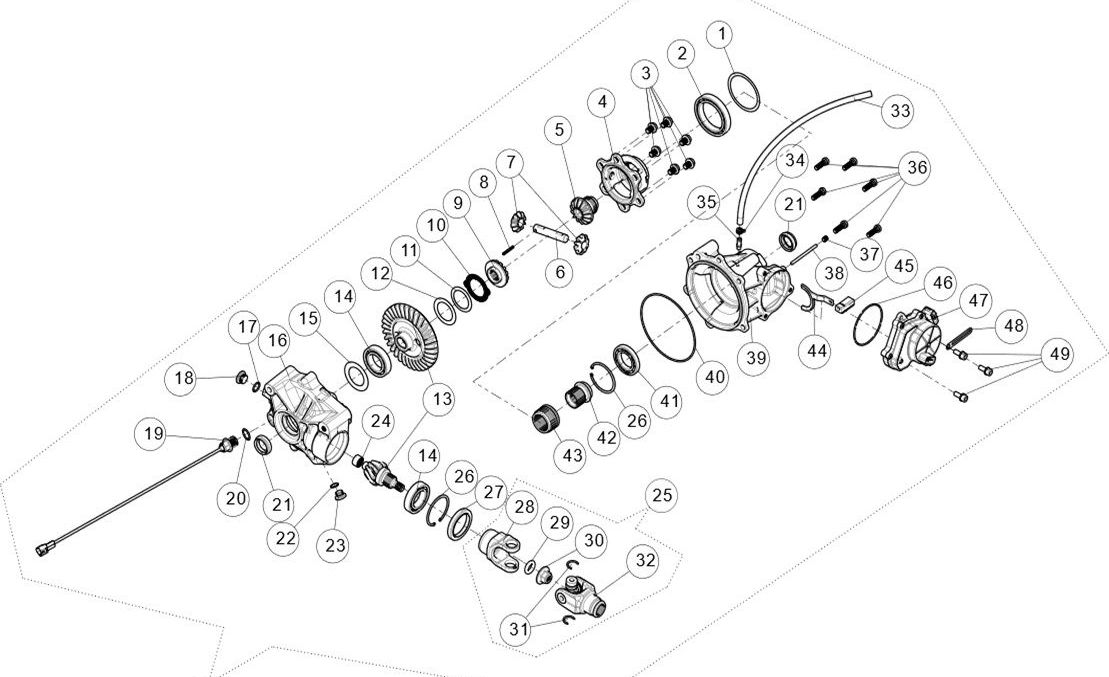

Передний редуктор
1 Шайба регулировочная переднего редуктора (0,2мм) (LU101105) LU101105
1 Шайба регулировочная переднего редуктора (0,1мм) (LU101103) LU101103
1 Шайба регулировочная переднего редуктора (0,15мм) (LU101104) LU101104
2 Подшипник шариковый радиальный 61912 (6912) 60х85х13мм (30499-06000) LU087889
3 Болт М10х16мм (LU097827) LU097827
4 Корпус дифференциала (LU097825) LU097825
5 Шестерня полуоси дифференциала (LU097824) LU097824
6 Вал сателлитов дифференциала (LU097823) LU097823
7 Сателлит дифференциала (LU097822, Q02F2024001) LU097822
8 Штифт пружинный прямой 4х30мм (LU097826) LU097826
9 Шестерня полуоси дифференциала малая (LU097821) LU097821
10 Шайба стопорная (LU097487, Q02F20004001) LU097487
11 Шайба пружинная 40х53х1мм (LU097820) LU097820
12 Шайба регулировочная конической шестерни переднего редуктора 40х57х0,5мм (LU101100) LU101100
12 Шайба регулировочная конической шестерни переднего редуктора 40х57х0,2мм (LU101099) LU101099
12 Шайба регулировочная конической шестерни переднего редуктора 40х57х0,1мм (LU097819) LU097819
13 Шестерни конические передн.редуктора, ведущая и ведомая, комплект (LU097479) LU097479
14 Подшипник шариковый радиальный 6007 35х62х14мм (9601-6007) LU019606
15 Шайба проставочная конической шестерни переднего редуктора (0,5мм) (LU101102) LU101102
15 Шайба проставочная конической шестерни переднего редуктора (0,2мм) (LU101101) LU101101
15 Шайба проставочная конической шестерни переднего редуктора (0,1мм) (LU097818) LU097818
16 Картер переднего редуктора, ал.сплав (LU097480) LU097480
17 Кольцо уплотнительное 16.4x2.5мм. резина (LU098300) LU098300
18 Болт - пробка М18х1,5 (LU097481) LU097481
19 Датчик скорости в сборе (LU098683) LU098683
19 Датчик скорости (LU097482) LU097482
20 Кольцо уплотнительное 19.4x2.3мм, резина (26222-058-0000) LU022555
21 Сальник 24х38х8мм (LU013269) LU013269
22 Кольцо уплотнительное 13х1.9мм, резина (9451-0130-19) LU076587
23 Болт - пробка М14 (LU097483) LU097483
24 Подшипник роликовый игольчатый HK 152112 15x21x12мм, сталь (290-HK152112?L?) LU022530
25 Шарнир карданный в сборе (LU101106) LU101106
26 Кольцо стопорное 62х2мм, сталь (9401-062-020) LU030708
27 Сальник 48x65x9мм (9471-480-650-090) LU022510
28 Вилка А карданного шарнира (LU097484) LU097484
29 Кольцо уплотнительное 14х6,8мм, резина (0180-312006) LU087914
30 Гайка с фланцем самоконтр.M14х1.5, сталь (A060006-41) LU016483
31 Кольцо стопорное (LU101109) LU101109
32 Вилка карданного шарнира с крестовиной в сборе (LU097485,Q02F10210001) LU097485
33 Трубка дренажная (LU097830) LU097830
34 Хомут пружинный ленточный 11мм, сталь (8250-000-011) LU022470
35 Штуцер дренажный (LU097829) LU097829
36 Болт M8x30 DIN 6921 (JU065576) JU065576
37 Винт с внутрен.шестигранником М8х1.25х10мм, сталь (9139-08-010) LU060450
38 Ось направляющей скольжения вилки дифференциала 5х75мм (LU097831) LU097831
39 Крышка переднего редуктора, ал.сплав (LU097489) LU097489
40 Кольцо уплотнительное 140.0х2.65мм, резина (GB/T3452.1_140) LU035490
41 Подшипник шариковый радиальный 16007 35х62х9мм (A010085-00) LU018503
42 Муфта шлицевая дифференциала (LU097488) LU097488
43 Муфта переходная дифференциала (LU097828) LU097828
44 Вилка переключения дифференциала (LU097832) LU097832
45 Направляющая вилки переключения дифференциала (LU097833) LU097833
46 Кольцо уплотнительное 72.0x2.4мм, резина (LU097834) LU097834
47 Сервопривод блокировки диференциала в сборе (LU097490) LU097490
48 Зажим проволочный в пластиковой оболочке (LU097835) LU097835
49 Болт M8x20 DIN 6921 (9102-08-020) JU052446
50 Редуктор переднего моста в сборе (LU097453) LU097453

Передняя подвеска
13-4 Рычаг передней подвески нижний, правый в сборе (черный матовый) (LU097423) LU097423
13-5 Рычаг передней подвески нижний, правый в сборе (синий) (LU097424) LU097424
13-3 Рычаг передней подвески нижний, правый в сборе (красный) (LU097422) LU097422
13-2 Рычаг передней подвески нижний, правый в сборе (зеленый) (LU097421) LU097421
13-6 Рычаг передней подвески нижний, правый в сборе (желто-зеленый) (LU097735) LU097735
13-1 Рычаг передней подвески нижний, правый в сборе (LU097420) LU097420
10-4 Рычаг передней подвески нижний, левый в сборе (черный матовый) (LU097418) LU097418
10-5 Рычаг передней подвески нижний, левый в сборе (синий) (LU097419) LU097419
10-3 Рычаг передней подвески нижний, левый в сборе (красный) (LU097417) LU097417
10-2 Рычаг передней подвески нижний, левый в сборе (зеленый) (LU097416) LU097416
10-6 Рычаг передней подвески нижний, левый в сборе (желто-зеленый) (LU097734) LU097734
10-1 Рычаг передней подвески нижний, левый в сборе (LU097415) LU097415
3-4 Рычаг передней подвески верхний, правый в сборе (черный матовый) (LU097404) LU097404
3-6 Рычаг передней подвески верхний, правый в сборе (синий) (LU097405) LU097405
3-5 Рычаг передней подвески верхний, правый в сборе (оранжевый) (LU097720) LU097720
3-3 Рычаг передней подвески верхний, правый в сборе (красный) (LU097403) LU097403
3-2 Рычаг передней подвески верхний, правый в сборе (зеленый) (LU097719) LU097719
3-1 Рычаг передней подвески верхний, правый в сборе (LU097402) LU097402
7-4 Рычаг передней подвески верхний, левый в сборе (черный матовый) (LU097413) LU097413
7-5 Рычаг передней подвески верхний, левый в сборе (синий) (LU097414) LU097414
7-3 Рычаг передней подвески верхний, левый в сборе (красный) (LU097412) LU097412
7-2 Рычаг передней подвески верхний, левый в сборе (зеленый) (LU097411) LU097411
7-1 Рычаг передней подвески верхний, левый в сборе (LU097410) LU097410
7-6 Рычаг передней подвески верхний, левый (желто - зеленый) (LU097732) LU097732
5-5B Амортизатор импортный газовый, передний (черный) (LU097731) LU097731
5-4B Амортизатор импортный газовый, передний (черный) (LU097730) LU097730
5-3B Амортизатор импортный газовый, передний (черный) (LU097729) LU097729
5-1B Амортизатор импортный газовый, передний (черный) (LU097727) LU097727
5-2B Амортизатор импортный газовый, передний (красный) (LU097728) LU097728
5-1A Амортизатор газовый, передний (черный) (LU097406) LU097406
5-3A Амортизатор газовый, передний (синий) (LU097408) LU097408
5-2A Амортизатор газовый, передний (красный) (LU097407) LU097407
5-4A Амортизатор газовый, передний (зеленый) (LU097409) LU097409
5-5A Амортизатор газовый, передний (желто-зеленый) (LU097726) LU097726
4-1 Амортизатор передний (черный) (LU097721) LU097721
4-3 Амортизатор передний (синий) (LU097723) LU097723
4-2 Амортизатор передний (красный) (LU097722) LU097722
4-4 Амортизатор передний (зеленый) (LU097724) LU097724
4-5 Амортизатор передний (желтый) (LU097725) LU097725
1 Кулак поворотный, правый (LU097426) LU097426
1 Кулак поворотный правый в сборе (LU097733) LU097733
2 Болт M10x1,25x55 DIN 6921-10P (LU097643) LU097643
6 Гайка M10x1.25 DIN 6926-8P (JU080778) JU080778
8 Кулак поворотный, левый (LU097425) LU097425
8 Кулак поворотный левый в сборе (LU097718) LU097718
9 Гайка корончатая M10х1.25мм, сталь (DIN 935) (B04091012555) LU031172
11 Болт M10x1,25x40 DIN 6921-10P (LU095081) LU095081
12 Болт M10x1,25x85 DIN 6921-10P (LU097644) LU097644
14 Шплинт 2,5x28 DIN 94 (JU079113) JU079113
15 Болт M10x1,25x95 DIN 6921-10P (JU065561) JU065561

Переключатели руля
1-2 Блок переключателей правый (с дифференциалом) (LU097233) LU097233
1-1 Блок переключателей правый (LU097877) LU097877
2 Блок переключателей левый (LU097878, A04M52100001) LU097878

Задняя подвеска
10-4 Рычаг задней подвески нижний, правый в сборе (черный матовый) (LU097382) LU097382
10-5 Рычаг задней подвески нижний, правый в сборе (синий) (LU097383) LU097383
10-3 Рычаг задней подвески нижний, правый в сборе (красный) (LU097381) LU097381
10-2 Рычаг задней подвески нижний, правый в сборе (зеленый) (LU097380) LU097380
10-6 Рычаг задней подвески нижний, правый в сборе (желто-зеленый) (LU097769) LU097769
10-1 Рычаг задней подвески нижний, правый в сборе (LU097379) LU097379
13-4 Рычаг задней подвески нижний, левый в сборе (черный матовый) (LU097391) LU097391
13-5 Рычаг задней подвески нижний, левый в сборе (синий) (LU097392) LU097392
13-3 Рычаг задней подвески нижний, левый в сборе (красный) (LU097390) LU097390
13-2 Рычаг задней подвески нижний, левый в сборе (зеленый) (LU097389) LU097389
13-6 Рычаг задней подвески нижний, левый в сборе (желто-зеленый) (LU097781) LU097781
13-1 Рычаг задней подвески нижний, левый в сборе (LU097388) LU097388
7-5 Рычаг задней подвески верхний, правый в сборе (синий) (LU097378) LU097378
7-4 Рычаг задней подвески верхний, правый в сборе (оранжевый) (LU097766) LU097766
7-3 Рычаг задней подвески верхний, правый в сборе (красный) (LU097377) LU097377
7-2 Рычаг задней подвески верхний, правый в сборе (зеленый) (LU097376) LU097376
7-6 Рычаг задней подвески верхний, правый в сборе (желто-зеленый) (LU097767) LU097767
7-1 Рычаг задней подвески верхний, правый в сборе (LU097375) LU097375
3-4 Рычаг задней подвески верхний, левый в сборе (черный матовый) (LU097373) LU097373
3-5 Рычаг задней подвески верхний, левый в сборе (синий) (LU097374) LU097374
3-3 Рычаг задней подвески верхний, левый в сборе (красный) (LU097372) LU097372
3-2 Рычаг задней подвески верхний, левый в сборе (зеленый) (LU097371) LU097371
3-6 Рычаг задней подвески верхний, левый в сборе (желто-зеленый) (LU097765) LU097765
3-1 Рычаг задней подвески верхний, левый в сборе (LU097370) LU097370
12-4B Амортизатор импортный газовый, задний (ярко- зеленый) (LU097779) LU097779
12-1B Амортизатор импортный газовый, задний (черный) (LU097776) LU097776
12-3B Амортизатор импортный газовый, задний (синий) (LU097778) LU097778
12-2B Амортизатор импортный газовый, задний (красный) (LU097777) LU097777
12-5B Амортизатор импортный газовый, задний (желтый) (LU097780) LU097780
12-3A Амортизатор газовый, задний (синий) (LU097386) LU097386
12-2A Амортизатор газовый, задний (красный) (LU097385) LU097385
12-4A Амортизатор газовый, задний (зеленый) (LU097387) LU097387
12-5A Амортизатор газовый, задний (желто-зеленый) (LU097775) LU097775
12-1A Амортизатор газовый, задний ( черный) (LU097384) LU097384
11-1 Амортизатор задний (черный) (LU097770) LU097770
11-3 Амортизатор задний (синий) (LU097772) LU097772
11-2 Амортизатор задний (красный) (LU097771) LU097771
11-4 Амортизатор задний (зеленый) (LU097773) LU097773
11-5 Амортизатор задний (желтый) (LU097774) LU097774
1 Ступица заднего левого колеса в сборе (LU101075) LU101075
1 Ступица заднего левого колеса в сборе (LU097764) LU097764
2 Гайка M10x1.25 DIN 6926-8P (JU080778) JU080778
4 Болт M10x1,25x100 DIN 6921-88P (JU065558) JU065558
5 Болт M10x1,25x85 DIN 6921-10P (LU097644) LU097644
6 Штанга стабилизатора поперечной устойчивости (LU097367) LU097367
8 Ступица заднего правого колеса в сборе (LU101076) LU101076
8 Ступица заднего правого колеса в сборе (LU097768) LU097768
9 Болт M10x1,25x55 DIN 6921-10P (LU097643) LU097643

Поршень
1 Поршень, комплект (?) (LU100956) LU100956
1 Поршень, комплект (?) (LU097920) LU097920
2 Поршень (?) (LU100673) LU100673
2 Поршень (?) (LU097095) LU097095
3 Кольцо стопорное поршневого пальца (LU097096) LU097096
4 Кольцо поршневое, первое (LU097097) LU097097
5 Кольцо поршневое, второе (LU097098) LU097098
6 Кольцо поршневое, маслосъёмное (LU097099) LU097099
7 Палец поршневой (LU097100) LU097100
8 Кольца поршневые, комплект (LU100957) LU100957

Привода и карданные валы (GST, версия LONG)
1 ШРУС внешний привода переднего/заднего колеса (LU097505) LU097505
2 Пыльник ШРУСа передний, наружный (LU098802) LU098802
3 Вал приводной ШРУС передний, правый (LU097506) LU097506
4 Вал приводной ШРУС передний, левый (LU097507) LU097507
5 Пыльник ШРУСа передний, внутренний (LU098803) LU098803
6 ШРУС внутренний переднего привода, правый (LU097508) LU097508
7 ШРУС внутренний переднего привода, левый (LU097509) LU097509
8 Вал привода переднего моста (LU097466) LU097466
9 Винт M10x1,25x25 DIN 912-88P (JU079938) JU079938
10 Шайба стопорная (гровер) 10мм, сталь (B07000001005) LU017400
11 Вал привода заднего моста (LONG) (LU097467) LU097467
12 Шарнир карданный с фланцем (LU097468) LU097468
13 Пыльник ШРУСа задний, наружный (LU101018) LU101018
14 Вал приводной ШРУС задний, правый (LU097510) LU097510
15 Вал приводной ШРУС задний, левый (LU097511) LU097511
16 Пыльник ШРУСа задний, внутренний (LU101019) LU101019
17 ШРУС внутренний заднего привода, правый (LU097512) LU097512
18 ШРУС внутренний заднего привода, левый (LU097513) LU097513

Привода и карданные валы в сборе (GST, версия LONG)
1 Привод переднего колеса, правый, в сборе (LU097465) LU097465
2 Привод переднего колеса, левый, в сборе (LU097464) LU097464
3 Вал привода переднего моста (LU097466) LU097466
4 Вал привода заднего моста (LONG) (LU097467) LU097467
5 Шарнир карданный с фланцем (LU097468) LU097468
6 Привод заднего колеса, правый, в сборе (LU097470) LU097470
7 Привод заднего колеса, левый, в сборе (LU097469) LU097469

Привода и карданные валы в сборе (GST, версия SHORT)
1 ШРУС внешний привода переднего/заднего колеса (LU097505) LU097505
2 Пыльник ШРУСа передний, наружный (LU098802) LU098802
3 Вал приводной ШРУС передний, правый (LU097506) LU097506
4 Вал приводной ШРУС передний, левый (LU097507) LU097507
5 Пыльник ШРУСа передний, внутренний (LU098803) LU098803
6 ШРУС внутренний переднего привода, правый (LU097508) LU097508
7 ШРУС внутренний переднего привода, левый (LU097509) LU097509
8 Вал привода переднего моста (LU097466) LU097466
9 Винт M10x1,25x25 DIN 912-88P (JU079938) JU079938
10 Шайба стопорная (гровер) 10мм, сталь (B07000001005) LU017400
11 Вал привода заднего моста (SHORT) (LU101304) LU101304
12 Шарнир карданный с фланцем (LU097468) LU097468
13 Пыльник ШРУСа передний, наружный (LU098802) LU098802
14 Вал приводной ШРУС задний, правый (LU097510) LU097510
15 Вал приводной ШРУС задний, левый (LU097511) LU097511
16 Пыльник ШРУСа задний, внутренний (LU101019) LU101019
17 ШРУС внутренний заднего привода, правый (LU097512) LU097512
18 ШРУС внутренний заднего привода, левый (LU097513) LU097513

Привода и карданные валы в сборе (версия SHORT)
1 Привод переднего колеса, правый, в сборе (LU097465) LU097465
2 Привод переднего колеса, левый, в сборе (LU097464) LU097464
3 Вал привода переднего моста (LU097466) LU097466
4 Вал привода заднего моста (SHORT) (LU101304) LU101304
5 Шарнир карданный с фланцем (LU097468) LU097468
6 Привод заднего колеса, правый, в сборе (LU097470) LU097470
7 Привод заднего колеса, левый, в сборе (LU097469) LU097469

Задний редуктор
8б Шестерня коническая заднего редуктора, ведущая (LU097847) LU097847
8а Шестерня коническая заднего редуктора, ведомая (LU097842) LU097842
1 Болт M8x25 DIN 6921-88P (JU052450) JU052450
2 Сальник 37х55х7мм (LU097836) LU097836
3 Крышка редуктора переднего моста (LU097837) LU097837
4 Штуцер дреннажный (LU097838) LU097838
5 Прокладка прямоугольного сечения 180х185х3мм (LU097839) LU097839
6 Подшипник шариковый радиальный 6015Z 75х115х20мм (LU097840) LU097840
7 Вал трансмиссионный редуктора (LU097841) LU097841
8 Шестерни конические выходного вала, ведущая и ведомая, комплект (LU101112) LU101112
8 Шестерни конические выходного вала, ведущая и ведомая, комплект (LU097128) LU097128
9 Болт M10x1,0x20 DIN 6921-10P (LU097843) LU097843
10 Подшипник роликовый упорный 130х170х5мм (LU097844) LU097844
11 Накладка ограничительная (LU097845) LU097845
12 Подшипник шариковый радиальный 6209 45х85х19мм (A010067-00) LU015020
13 Болт - пробка М14 (LU097483) LU097483
14 Кольцо уплотнительное 13.8х2.5мм, резина (D00C052) LU023964
15 Корпус дифференциала переднего редуктора (LU097846) LU097846
16 Прокладка регулировочная редуктора (0.7мм) (LU101126) LU101126
16 Прокладка регулировочная редуктора (0.6мм) (LU101125) LU101125
16 Прокладка регулировочная редуктора (0.5мм) (LU101124) LU101124
16 Прокладка регулировочная редуктора (0.4мм) (LU101122) LU101122
16 Прокладка регулировочная редуктора (0.3мм) (LU101121) LU101121
17 Подшипник роликовый конический 32006 30x55x17мм (LU097848) LU097848
18 Кольцо уплотнительное 61.5x2.65мм, резина (см.аналоги) (9451-0650-25) LU049857
20 Втулка проставочная редуктора (LU097850) LU097850
21 Шайба регулировочная заднего редуктора(0.7мм) (LU101135) LU101135
21 Шайба регулировочная заднего редуктора(0.5мм) (LU101133) LU101133
21 Шайба регулировочная заднего редуктора(0.4мм) (LU101131) LU101131
21 Шайба регулировочная заднего редуктора(0.3мм) (LU101130) LU101130
21 Шайба регулировочная заднего редуктора (0.6мм) (LU101134) LU101134
22 Подшипник роликовый конический 33006 30x55x20мм (LU097851) LU097851
23 Сальник 46х60х7мм (LU097090) LU097090
24 Фланец трансмиссионного вала, сталь (LU097852) LU097852
25 Кольцо уплотнительное 25x2.65мм, резина (LU095716) LU095716
26 Шайба 10.5x39.0x6.0мм, сталь (LU097853) LU097853
27 Болт M10x1,25x30 DIN 6921-10P (LU097575) LU097575
28 Болт-пробка М14 (LU097185) LU097185
29 Фланец редуктора, алюмин.сплав (LU097849) LU097849
29 Редуктор заднего моста (без дифференциала) в сборе (LU098855) LU098855

Рулевое управление (EPS)
1 Рукоятка руля, резина (LU097360) LU097360
2 Руль мотоциклетного типа (LU101143) LU101143
2 Руль мотоциклетного типа (LU097361) LU097361
3 Винт M8x45 DIN 912-12P (LU094522) LU094522
4 Прижим руля верхний (LU097811) LU097811
5 Прижим руля нижний (LU097812) LU097812
6 Колонка рулевая (с EPS) (LU097362) LU097362
7 Опора рулевой колонки (LU097813) LU097813
8 Болт М8х16 DIN 6921-88P (JU065574) JU065574
9 Пластина стопорная рулевой колонки (LU097365) LU097365
10 Болт M8x30 DIN 6921 (JU065576) JU065576
11 Шарнир электроусилителя руля (LU097363) LU097363
12 Электроусилитель руля (бесщеточный) (LU097364) LU097364
13 Шплинт 2,5x28 DIN 94 (JU079113) JU079113
14 Сошка рулевая (EPS безщеточный) (LU097814) LU097814
15 Шайба проставочная рулевой сошки (EPS безщеточный) (LU097815) LU097815
16 Гайка корончатая M10х1.25мм, сталь (DIN 935) (B04091012555) LU031172
17 Крышка шарнирного подшипника (LU098481) LU098481
18 Болт M8x22 DIN 6921-88P (JU052452) JU052452
19 Подшипник GE25 ES-2RS 25х42х20мм (LU097647) LU097647
20 Корпус шарнирного подшипника (LU098482) LU098482
21 Гайка М8 DIN 6926-8P (JU052449) JU052449
22 Тяга рулевая в сборе (LU098483) LU098483
23 Защита рук водителя, комплект (LU098857) LU098857
24 Панель облицовочная руля (LU100648) LU100648
25 Винт M5x8 DIN 7985-48P (JU065595) JU065595

Рычаг задней подвески верхний левый
5-4 Рычаг задней подвески верхний, левый в сборе (черный матовый) (LU097373) LU097373
5-5 Рычаг задней подвески верхний, левый в сборе (синий) (LU097374) LU097374
5-3 Рычаг задней подвески верхний, левый в сборе (красный) (LU097372) LU097372
5-2 Рычаг задней подвески верхний, левый в сборе (зеленый) (LU097371) LU097371
5-6 Рычаг задней подвески верхний, левый в сборе (желто-зеленый) (LU097765) LU097765
3-5 Рычаг задней подвески верхний, левый (синий) (LU097785) LU097785
3-4 Рычаг задней подвески верхний, левый (матовый черный) (LU097784) LU097784
3-3 Рычаг задней подвески верхний, левый (красный) (LU097783) LU097783
3-2 Рычаг задней подвески верхний, левый (зеленый) (LU097782) LU097782
3-6 Рычаг задней подвески верхний, левый (желто-зеленый) (LU097786) LU097786
3-1 Рычаг задней подвески верхний, левый (LU097398) LU097398
1 Втулка проставочная рычагов подвески (LU097397) LU097397
2 Втулка, пластик (LU097393) LU097393
4 Масленка М6 (JU060966) JU060966

Рычаг задней подвески верхний правый
5-5 Рычаг задней подвески верхний, правый в сборе (синий) (LU097378) LU097378
5-4 Рычаг задней подвески верхний, правый в сборе (оранжевый) (LU097766) LU097766
5-3 Рычаг задней подвески верхний, правый в сборе (красный) (LU097377) LU097377
5-2 Рычаг задней подвески верхний, правый в сборе (зеленый) (LU097376) LU097376
5-6 Рычаг задней подвески верхний, правый в сборе (желто-зеленый) (LU097767) LU097767
3-5 Рычаг задней подвески верхний, правый (синий) (LU097795) LU097795
3-4 Рычаг задней подвески верхний, правый (матовый черный) (LU097794) LU097794
3-3 Рычаг задней подвески верхний, правый (красный) (LU097793) LU097793
3-2 Рычаг задней подвески верхний, правый (зеленый) (LU097792) LU097792
3-6 Рычаг задней подвески верхний, правый (желто-зеленый) (LU097796) LU097796
3-1 Рычаг задней подвески верхний, правый (LU097400) LU097400
1 Втулка проставочная рычагов подвески (LU097397) LU097397
2 Втулка, пластик (LU097393) LU097393
4 Масленка М6 (JU060966) JU060966

Рычаг задней подвески нижний левый
5-4 Рычаг задней подвески нижний, левый в сборе (черный матовый) (LU097391) LU097391
5-5 Рычаг задней подвески нижний, левый в сборе (синий) (LU097392) LU097392
5-3 Рычаг задней подвески нижний, левый в сборе (красный) (LU097390) LU097390
5-2 Рычаг задней подвески нижний, левый в сборе (зеленый) (LU097389) LU097389
5-6 Рычаг задней подвески нижний, левый в сборе (желто-зеленый) (LU097781) LU097781
4-5 Рычаг задней подвески нижний, левый (синий) (LU097790) LU097790
4-4 Рычаг задней подвески нижний, левый (матовый черный) (LU097789) LU097789
4-3 Рычаг задней подвески нижний, левый (красный) (LU097788) LU097788
4-2 Рычаг задней подвески нижний, левый (зеленый) (LU097787) LU097787
4-6 Рычаг задней подвески нижний, левый (желто-зеленый) (LU097791) LU097791
4-1 Рычаг задней подвески нижний, левый (LU097399) LU097399
1 Втулка проставочная рычагов подвески (LU097397) LU097397
2 Втулка, пластик (LU097393) LU097393
3 Масленка М6 (JU060966) JU060966

Рычаг задней подвески нижний правый
5-4 Рычаг задней подвески нижний, правый в сборе (черный матовый) (LU097382) LU097382
5-5 Рычаг задней подвески нижний, правый в сборе (синий) (LU097383) LU097383
5-3 Рычаг задней подвески нижний, правый в сборе (красный) (LU097381) LU097381
5-2 Рычаг задней подвески нижний, правый в сборе (зеленый) (LU097380) LU097380
5-6 Рычаг задней подвески нижний, правый в сборе (желто-зеленый) (LU097769) LU097769
5-1 Рычаг задней подвески нижний, правый в сборе (LU097379) LU097379
3-5 Рычаг задней подвески нижний, правый (синий) (LU097800) LU097800
3-4 Рычаг задней подвески нижний, правый (матовый черный) (LU097799) LU097799
3-3 Рычаг задней подвески нижний, правый (красный) (LU097798) LU097798
3-2 Рычаг задней подвески нижний, правый (зеленый) (LU097797) LU097797
3-6 Рычаг задней подвески нижний, правый (желто-зеленый) (LU097801) LU097801
3-1 Рычаг задней подвески нижний, правый (LU097401) LU097401
1 Втулка проставочная рычагов подвески (LU097397) LU097397
2 Втулка, пластик (LU097393) LU097393
4 Масленка М6 (JU060966) JU060966

Рычаг передней подвески верхний левый
7-4 Рычаг передней подвески верхний, левый в сборе (черный матовый) (LU097413) LU097413
7-5 Рычаг передней подвески верхний, левый в сборе (синий) (LU097414) LU097414
7-3 Рычаг передней подвески верхний, левый в сборе (красный) (LU097412) LU097412
7-2 Рычаг передней подвески верхний, левый в сборе (зеленый) (LU097411) LU097411
7-1 Рычаг передней подвески верхний, левый в сборе (LU097410) LU097410
2-2 Рычаг передней подвески верхний, левый (ярко-зеленый) (LU097737) LU097737
2-5 Рычаг передней подвески верхний, левый (синий) (LU097740) LU097740
2-4 Рычаг передней подвески верхний, левый (матовый черный) (LU097739) LU097739
2-3 Рычаг передней подвески верхний, левый (красный) (LU097738) LU097738
2-6 Рычаг передней подвески верхний, левый (желто-зеленый) (LU097741) LU097741
7-6 Рычаг передней подвески верхний, левый (желто - зеленый) (LU097732) LU097732
2-1 Рычаг передней подвески верхний, левый (LU097736) LU097736
1 Опора шаровая (верхняя) (LU097427) LU097427
3 Кольцо стопорное (LU097742) LU097742
4 Втулка проставочная рычагов подвески (LU097397) LU097397
5 Втулка, пластик (LU097393) LU097393
6 Масленка М6 (JU060966) JU060966

Рычаг передней подвески верхний правый
8-4 Рычаг передней подвески нижний, левый в сборе (черный матовый) (LU097418) LU097418
8-5 Рычаг передней подвески нижний, левый в сборе (синий) (LU097419) LU097419
8-3 Рычаг передней подвески нижний, левый в сборе (красный) (LU097417) LU097417
8-2 Рычаг передней подвески нижний, левый в сборе (зеленый) (LU097416) LU097416
8-6 Рычаг передней подвески нижний, левый в сборе (желто-зеленый) (LU097734) LU097734
8-1 Рычаг передней подвески нижний, левый в сборе (LU097415) LU097415
2-2 Рычаг передней подвески нижний, левый (ярко-зеленый) (LU097744) LU097744
2-5 Рычаг передней подвески нижний, левый (синий) (LU097747) LU097747
2-4 Рычаг передней подвески нижний, левый (матовый черный) (LU097746) LU097746
2-3 Рычаг передней подвески нижний, левый (красный) (LU097745) LU097745
2-6 Рычаг передней подвески нижний, левый (желто-зеленый) (LU097748) LU097748
2-1 Рычаг передней подвески нижний, левый (LU097743) LU097743
1 Опора шаровая (нижняя) (LU097428) LU097428
3 Кольцо стопорное (LU097742) LU097742
4 Втулка проставочная рычагов подвески (LU097397) LU097397
5 Втулка, пластик (LU097393) LU097393
6 Масленка М6 (JU060966) JU060966
7 Пресс-масленка М6х1 угловая 90 град. (JU085601) JU085601

Рычаг передней подвески нижний правый
8-4 Рычаг передней подвески нижний, правый в сборе (черный матовый) (LU097423) LU097423
8-5 Рычаг передней подвески нижний, правый в сборе (синий) (LU097424) LU097424
8-3 Рычаг передней подвески нижний, правый в сборе (красный) (LU097422) LU097422
8-2 Рычаг передней подвески нижний, правый в сборе (зеленый) (LU097421) LU097421
8-6 Рычаг передней подвески нижний, правый в сборе (желто-зеленый) (LU097735) LU097735
8-1 Рычаг передней подвески нижний, правый в сборе (LU097420) LU097420
3-2 Рычаг передней подвески нижний, правый (ярко-зеленый) (LU097758) LU097758
3-5 Рычаг передней подвески нижний, правый (синий) (LU097761) LU097761
3-4 Рычаг передней подвески нижний, правый (матовый черный) (LU097760) LU097760
3-3 Рычаг передней подвески нижний, правый (красный) (LU097759) LU097759
3-6 Рычаг передней подвески нижний, правый (желто-зеленый) (LU097762) LU097762
3-1 Рычаг передней подвески нижний, правый (LU097757) LU097757
1 Втулка проставочная рычагов подвески (LU097397) LU097397
2 Втулка, пластик (LU097393) LU097393
4 Кольцо стопорное (LU097742) LU097742
5 Опора шаровая (нижняя) (LU097428) LU097428
6 Масленка М6 (JU060966) JU060966
7 Пресс-масленка М6х1 угловая 90 град. (JU085601) JU085601

Светотехника LED
1 Блок-фара головного света LED, правая (12В) (LU097235) LU097235
2 Винт M6x16 ISO 7380-2-10P (9134-06-016) JU057613
3 Клипса М6x1.0мм, сталь (LU073551, T04000002001) LU073551
4 Блок-фара головного света LED, левая (12В) (LU097236) LU097236
5 Блок-фара задняя LED, правая (12В) (LU097237, A01M24000002) LU097237
6 Блок-фара задняя LED, левая (12В) (LU097238, A01M23000002) LU097238
7 Фонарь освещения номерного знака (LU097869) LU097869
8 Винт M5x12 DIN 967-88P (JU076735) JU076735

Сиденье
1 Седло (короткая база) в сборе (LU101095) LU101095
1 Седло (длинная база) в сборе (LU097476) LU097476
2 Спинка сидения (LU097477) LU097477

Система выпуска AT6L Long version (NEW)
1 Прокладка приёмной трубы, асбостальная (LU097435) LU097435
2 Гайка колпачковая (LU098014) LU098014
3 Болт M6x16 DIN 6921-88P (Q/QD92, 9134-06-016) JU059071
4 Щиток защитный трубы глушителя, передний (LU101012) LU101012
5 Датчик кислорода (LU097437) LU097437
6 Щиток защитный глушителя, задний (LU098018) LU098018
7 Пружина крепления глушителя (LU098927) LU098927
8 Прокладка выхлопной трубы, металлографит (LU097438) LU097438
9 Втулка крепления глушителя (LU101013) LU101013
10 Щиток защитный глушителя (LU097443) LU097443
11 Глушитель (LU098926) LU098926
12 Прокладка искрогасителя (LU098019) LU098019
13 Искрогаситель (LU098020) LU098020
14 Труба приемная глушителя (LU098707) LU098707
15 Болт M8x35 DIN 6921-10P (LU074558) LU074558

Система выпуска AT6L Long version (OLD)
1 Прокладка приёмной трубы, асбостальная (LU097435) LU097435
2 Труба приемная глушителя (LU097436) LU097436
3 Гайка колпачковая (LU098014) LU098014
4 Датчик кислорода (LU097437) LU097437
5 Болт соединительный трубы глушителя (LU098015) LU098015
6 Пружина крепления глушителя (LU098016) LU098016
7 Болт М6х12 DIN 6921 (9102-06-012) JU058958
8 Щиток защитный трубы глушителя, передний (LU098017) LU098017
9 Прокладка выхлопной трубы, металлографит (LU097438) LU097438
10 Щиток защитный трубы глушителя, нижний (LU097439) LU097439
11 Глушитель в сборе (LU097441) LU097441
11 Глушитель (LU097442) LU097442
12 Щиток защитный трубы глушителя, верхний (LU097440) LU097440
13 Щиток защитный глушителя, задний (LU098018) LU098018
14 Щиток защитный глушителя (LU097443) LU097443
15 Втулка крепления глушителя (LU097444) LU097444
16 Болт M8x35 DIN 6921-10P (LU074558) LU074558
17 Искрогаситель (LU098020) LU098020
18 Прокладка искрогасителя (LU098019) LU098019

Система выпуска AT6S SHORT version (NEW)
1 Прокладка приёмной трубы, асбостальная (LU097435) LU097435
2 Гайка колпачковая (LU098014) LU098014
3 Болт M6x16 DIN 6921-88P (Q/QD92, 9134-06-016) JU059071
4 Щиток защитный трубы глушителя, передний (LU101012) LU101012
5 Датчик кислорода (LU097437) LU097437
6 Щиток защитный глушителя, задний (LU098018) LU098018
7 Пружина крепления глушителя (LU098927) LU098927
8 Прокладка выхлопной трубы, металлографит (LU097438) LU097438
9 Втулка крепления глушителя (LU101013) LU101013
10 Щиток защитный глушителя (LU097443) LU097443
11 Глушитель (LU098926) LU098926
12 Прокладка искрогасителя (LU098019) LU098019
13 Искрогаситель (LU098020) LU098020
14 Труба приемная глушителя (LU101014) LU101014
15 Болт M8x35 DIN 6921-10P (LU074558) LU074558

Система выпуска AT6S SHORT version (OLD)
1 Прокладка приёмной трубы, асбостальная (LU097435) LU097435
2 Труба приемная глушителя (LU097445) LU097445
3 Гайка колпачковая (LU098014) LU098014
4 Болт соединительный трубы глушителя (LU098015) LU098015
5 Пружина крепления глушителя (LU098016) LU098016
6 Датчик кислорода (LU097437) LU097437
7 Прокладка выхлопной трубы, металлографит (LU097438) LU097438
8 Болт М6х12 DIN 6921 (9102-06-012) JU058958
9 Щиток защитный глушителя, задний (LU098018) LU098018
10 Щиток защитный глушителя (LU097443) LU097443
11 Болт M8x35 DIN 6921-10P (LU074558) LU074558
12 Втулка крепления глушителя (LU097444) LU097444
13 Щиток защитный трубы глушителя, нижний (LU097439) LU097439
14 Щиток защитный трубы глушителя, верхний (LU097440) LU097440
15 Глушитель (LU097442) LU097442
16 Глушитель в сборе (LU097441) LU097441
17 Прокладка искрогасителя (LU098019) LU098019
18 Искрогаситель (LU098020) LU098020

Рама (короткая версия)
26-4 Редуктор заднего моста (с дифференциалом) в сборе (LU098856) LU098856
26-4 Редуктор заднего моста (без дифференциала) в сборе (LU098855) LU098855
26-4 Редуктор заднего моста (без ABS) в сборе (LU097455) LU097455
1 Гайка M10x1,25 DIN 6927-8P (JU078641) JU078641
2 Болт М10-6gх55 DIN 6921 (JU065566) JU065566
3 Втулка крепления переднего редуктора, правая (LU097663) LU097663
4 Редуктор переднего моста в сборе (LU097453) LU097453
5 Рама (короткая версия) (LU101164) LU101164
5 Рама (короткая версия) (LU101163) LU101163
6 Болт M10x1,25x180 DIN 6921-10P (LU097629) LU097629
7 Кронштейн передней оси в сборе (LU097665) LU097665
8 Болт M8x20 DIN 6921 (9102-08-020) JU052446
9 Болт M10x1,25x95 DIN 6921-10P (JU065561) JU065561
10 Винт M6x12 DIN 912-88P (JU066103) JU066103
11 Гайка M12x1,25 DIN 6927-8P (LU097637) LU097637
12 Подушка двигателя (LU097666) LU097666
13 Болт M12x1,25x210 DIN 6921-10P (LU097638) LU097638
14 Болт М8х16 DIN 6921-88P (JU065574) JU065574
15 Вал крепления двигателя 1 (LU097667) LU097667
16 Сайлентблок крепления двигателя, резина (LU097165) LU097165
18 Кольцо уплотнительное (LU097668) LU097668
19 Трубка проставочная (LU101165) LU101165
19 Трубка проставочная (LU097669) LU097669
20 ДВС с искровым зажиганием 568 см3 (E01000000002) (LU097454) LU097454
21 Кронштейн крепления двигателя (LU097670) LU097670
22 Болт M10x1,25x215 DIN 6921-10P (LU097640) LU097640
23 Втулка крепления заднего редуктора, левая (LU097671) LU097671
24 Трубка дренажная заднего редуктора (LU097673) LU097673
25 Хомут пружинный ленточный 11мм, сталь (8250-000-011) LU022470
27 Опора дигателя (LU101166) LU101166
27 Опора дигателя (LU097674) LU097674
27 Втулка крепления заднего редуктора, правая (LU097672) LU097672
28 Болт M10x1,25x20 DIN 6921-88P (JU080671) JU080671
29 Болт M8x40 DIN 6921-88P (LU088512) LU088512
30 Втулка крепления глушителя (LU097444) LU097444
31 Болт M10x1,25x30 DIN 6921-10P (LU097575) LU097575

Система охлаждения
5,2 Электровентилятор радиатора (LU101005) LU101005
5,1 Радиатор жидкостного охлаждения (LU101002) LU101002
1 Болт М6х25 DIN 6921 (JU065568) JU065568
2 Втулка Т образная крепления радиатора, сталь (LU097983) LU097983
3 Прокладка демпфирующая крепления радиатора, резина (LU097984) LU097984
4 Втулка Т образная крепления радиатора нижняя, сталь (LU097985) LU097985
5 Радиатор жидкостного охлаждения с электровентилятором в сборе (LU097214) LU097214
6 Болт M6x16 DIN 6921-88P (Q/QD92, 9134-06-016) JU059071
7 Бачок расширительный системы охлаждения (LU097215) LU097215
8 Хомут пружинный ленточный 32мм, сталь (LU097986) LU097986
9 Хомут пружинный ленточный 11мм, сталь (8250-000-011) LU022470
10 Трубка расширительного бачка (LU097216) LU097216
11 Патрубок выходной радиатора, передняя часть (LU097217) LU097217
12 Патрубок входной радиатора, передняя часть (LU097218) LU097218
13 Хомут пружинный 30 DIN 3021 (LU097633) LU097633
14 Хомут 25 DIN 3016 (LU097586) LU097586
15 Патрубок входной радиатора, средняя часть (LU097219) LU097219
16 Патрубок выходной радиатора, средняя часть (LU101007) LU101007
16 Патрубок выходной радиатора, средняя часть (LU097220) LU097220
17 Патрубок выходной радиатора, задняя часть (LU101009) LU101009
17 Патрубок выходной радиатора, задняя часть (LU097221) LU097221
18 Патрубок входной радиатора, задняя часть (LU097222) LU097222
19 Болт М6х12 DIN 6921 (9102-06-012) JU058958
20 Сигнал звуковой, 12В (LU097223) LU097223
21 Крышка радиатора (LU097224) LU097224

Стабилизатор поперечной устойчивости
1 Рычаг стабилизатора поперечной устойчивости, левый (LU097366) LU097366
2 Гайка M10x1.25 DIN 6926-8P (JU080778) JU080778
3 Штанга стабилизатора поперечной устойчивости (LU097367) LU097367
4 Подушка штанги стабилизатора, резина (LU097368) LU097368
5 Рычаг стабилизатора поперечной устойчивости, правый (LU097369) LU097369
6 Болт M8x30 DIN 6921 (JU065576) JU065576
7 Масленка М6 (JU060966) JU060966
8 Кронштейн штанги стабилизатора поперечной устойчивости (LU099454) LU099454
9 Штанга стабилизатора поперечной устойчивости в сборе (LU101020) LU101020

Стояночная тормозная система
1 Диск тормозной (LU097241) LU097241
2 Болт крепления тормозного диска (LU097242) LU097242
3 Трос управления дроссельной заслонкой (LU097243) LU097243
4 Трос стояночного тормоза в сборе (LU097244) LU097244
5 Рычаг стояночного тормоза (LU097245) LU097245
6 Втулка, нейлон (LU097861) LU097861
7 Педаль тормоза (LU097862) LU097862
8 Шайба 14х28х2мм, сталь (GB/T 95 14) LU031153
9 Кольцо стопорное 12 DIN 471 (9402-012-00) LU053006
10 Хомут 9 мм (LU097863) LU097863

Ступица задняя, левая
1 Кольцо стопорное 63 DIN 472 (LU097642) LU097642
2 Подшипник двухрядный радиально-упорный DAC3063W 30х63х42мм (30499-03081) LU083533
3 Пыльник втулки ступицы (LU101078) LU101078
4 Втулка, пластик (LU097393) LU097393
4 Втулка проставочная ступицы (LU101079) LU101079
5 Масленка М6 (JU060966) JU060966
6 Cтупица заднего колеса, левая (LU101077) LU101077
6 Cтупица заднего колеса, левая (LU097394) LU097394
7 Втулка проставочная ступицы (LU101080) LU101080
7 Втулка проставочная ступицы (LU097395) LU097395
8 Ступица заднего левого колеса в сборе (LU101075) LU101075
8 Ступица заднего левого колеса в сборе (LU097764) LU097764
Ступица задняя, правая
1 Пыльник втулки ступицы (LU101078) LU101078
2 Втулка проставочная ступицы (LU101080) LU101080
2 Втулка проставочная ступицы (LU097395) LU097395
3 Втулка, пластик (LU097393) LU097393
3 Втулка проставочная ступицы (LU101079) LU101079
4 Ступица заднего колеса, правая (LU101081) LU101081
4 Cтупица заднего колеса, правая (LU097396) LU097396
5 Масленка М6 (JU060966) JU060966
6 Подшипник двухрядный радиально-упорный DAC3063W 30х63х42мм (30499-03081) LU083533
7 Кольцо стопорное 63 DIN 472 (LU097642) LU097642
8 Ступица заднего правого колеса в сборе (LU101076) LU101076
8 Ступица заднего правого колеса в сборе (LU097768) LU097768

Топливная система
1 Бак топливный (LU097446) LU097446
2 Прокладка демпфирующая под бак (LU097989) LU097989
3 Втулка установочная топливного бака, резина (LU097447) LU097447
4 Втулка проставочная (LU097990) LU097990
5 Болт M6x30 DIN 6921-88P (JU087967) JU087967
6 Хомут 50-70 DIN 3017 (8242-050-070) JU061667
7 Шланг заправочной горловины (LU097991) LU097991
8 Горловина заправочная (LU097992) LU097992
9 Пробка топливного бака (LU097448) LU097448
10 Хомут ушной бесступенчатый 16,5 (LU097449) LU097449
11 Шланг высокого давления двигателя (LU097993) LU097993
12 Фильтр топливный (LU097450) LU097450
13 Шланг высокого давления топливного бака (LU097994) LU097994
14 Штуцер топливных трубок d9.49-6мм (прямой на защелке), пластик (LU097995) LU097995
15 Крышка топливного насоса (LU097451) LU097451
16 Хомут пружинный 16мм, сталь (50308B20T000) LU017289
17 Трубка адсорбционная (LU097996) LU097996
18 Топливопровод с фильтром в сборе (LU097452) LU097452

Тормозная система (четыре суппорта)
1 Тормоз дисковый в сборе (4 суппорта) (LU097246) LU097246
2 Суппорт переднего дискового тормоза, правый, в сборе (LU097247) LU097247
3 Суппорт переднего дискового тормоза, правый (LU097253) LU097253
4 Колодка тормозная, передняя (LU097254, A03E11120001) LU097254
5 Шайба 10.3х15.0х1.5мм, медь (см.аналог - LU085586) (A080011-00) LU014139
6 Болт-штуцер M10х1.0х22мм (710010003A) LU085989
7 Шланг тормозной системы передний, правый (LU097255) LU097255
8 Выключатель гидравлический, индукционный (LU097256) LU097256
9 Шланг тормозной системы передний, левый (LU097268) LU097268
10 Суппорт переднего дискового тормоза, левый (LU097267) LU097267
11 Суппорт переднего дискового тормоза , левый, в сборе (LU097248) LU097248
12 Цилиндр главный, тормозной, ножной тормоз (LU097249) LU097249
13 Шланг тормозной системы (LU097262) LU097262
14 Распределитель тормозных усилий (LU097261) LU097261
15 Шланг тормозной системы переднего тормоза, главный (LU097257) LU097257
16 Гайка М6 DIN 6927 (JU061602) JU061602
17 Ручка тормоза (LU101147) LU101147
18 Болт крепления рычага тормоза M6х1.0мм, сталь (61214-023-0000) LU021907
19 Цилиндр тормозной главный ручного тормоза правый в сборе (LU097252, A03E11700002) LU097252
20 Бачок дисковой тормозной системы (LU097855) LU097855
21 Хомут бачка тормозной системы (LU097859) LU097859
22 Трубка В бачка дисковой тормозной системы (LU097260) LU097260
23 Хомут трубопровода главной тормозной системы (LU097860) LU097860
24 Трубка А бачка дисковой тормозной системы (LU097259) LU097259
25 Шланг тормозной системы задний (LU097263) LU097263
26 Суппорт заднего дискового тормоза, правый (LU097265) LU097265
27 Суппорт заднего дискового тормоза, правый, в сборе (LU097251) LU097251
28 Колодка тормозная, задняя (LU097264, A03E11320001) LU097264
29 Суппорт заднего дискового тормоза, левый, в сборе (LU097250) LU097250
30 Суппорт заднего дискового тормоза, левый (LU097266) LU097266

Светотехника HALOGEN
1 Блок-фара головного света HALOGEN, правая (12В) (LU101277) LU101277
2 Винт M6x16 ISO 7380-2-10P (9134-06-016) JU057613
3 Клипса М6x1.0мм, сталь (LU073551, T04000002001) LU073551
4 Блок-фара головного света HALOGEN, левая (12В) (LU101278) LU101278
5 Блок-фара задняя HALOGEN, правая (12В) (LU097239) LU097239
6 Фонарь освещения номерного знака (LU097869) LU097869
7 Винт M5x12 DIN 967-88P (JU076735) JU076735
8 Блок-фара задняя HALOGEN, левая (12В) (LU097240) LU097240
9 Лампа передней блок-фары 12В 35Вт (50QT-10-1201000001) LU025666
10 Крышка блок-фары головного света (LU100287) LU100287
11 Лампа 12V (10W) (B24014120002) LU029494
12 Крышка задней блок-фары (LU100290) LU100290
13 Лампа 12 В (5/21 Вт) (35202-058-0000,35202-055-) LU022199

Бензонасос и электрокомплектующие
1 Болт М8х12 DIN 6921-88P (JU080668) JU080668
2 Сигнал звуковой, 12В (LU097223) LU097223
3 Розетка бортовой эл.сети 12В (LU097491) LU097491
4 Разъем USB (LU097492) LU097492
5 Болт М6х12 DIN 6921 (9102-06-012) JU058958
6 Реле стартера (LU097493) LU097493
7 Болт M6x20 DIN 6921 (LU068508) LU068508
8 Клемма проводки (LU097880) LU097880
9 Аккумулятор 12В / 32Ач (LU097494) LU097494
10 Регулятор напряжения 12В (LU097495) LU097495
11 Болт M6x35 DIN 6921-88P (JU065569) JU065569
12 Розетка питания прицепа (LU097496) LU097496
13 Винт M5x30 DIN 967-88P (LU097650) LU097650
14 Болт М6х12 DIN 6921 (9102-06-012) JU058958
15 Световозвращатель задний (красный) (F020265-00) LU013810
16 Замок зажигания (замком заднего бардачка) (LU097498) LU097498
17 Световозвращатель боковой (оранж), пластик (86200P250000) LU053206
18 Шайба 6 DIN 125 (9501-064-120-016) JU052441
19 Гайка М6 DIN 6927 (JU061602) JU061602
20 Насос топливный (LU097499) LU097499
21 Прокладка топливного насоса (LU097500) LU097500
22 Реле поворотов, 12В (LU097501) LU097501
23 Сигнал звуковой, 12В (LU097502) LU097502
24 Винт M3x12 DIN 967-88P (LU097651) LU097651
25 Винт самонарезающий с крестообразн.шлицем 4.8х16мм, сталь (E1402-008-150T) LU016756
26 Блок дистанционного управления T-BOX (LU097503) LU097503
27 Блок управления двигателем (ECU) (12В) (LU101155) LU101155
27 Блок управления двигателем (ECU) (12В) (LU097504) LU097504
28 Интерфейс диагностический ZEUS CAN PRO (LU098193) LU098193


Контакты

Адрес сервиса
г. Санкт-Петербург, Всеволожский район, п. Токсово,
ул. Советов, д.88
Время работы
Пн—пт: 12:00—24:00
Сб-Вс: 12:00—24:00
Для связи
avers.garage@gmail.com
